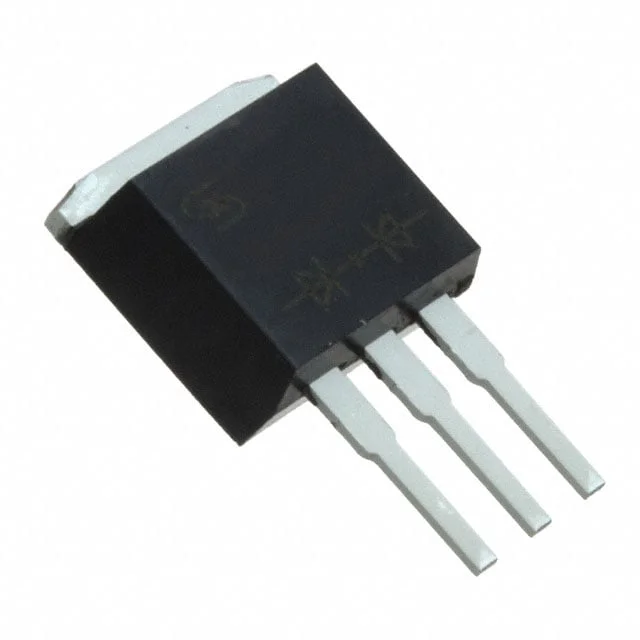

TSI10H200CW C0G
DIODE ARRAY SCHOTTKY 200V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI10H200CW
TSI10H200CW C0G Hakkında
TSI10H200CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisi bileşenidir. 1 çift ortak katot (Common Cathode) konfigürasyonunda tasarlanan bu diyot, 200V DC ters voltaj ve 5A ortalama doğrultulmuş akımla çalışır. Maksimum 910mV forward voltage değerine sahiptir. TO-262-3 I²Pak paketinde montajlanan bileşen, through-hole kurulum için uygundur. -55°C ile 150°C arasında güvenilir şekilde çalışan diyot, hızlı kurtarma özelliği (Fast Recovery ≤500ns) nedeniyle güç dönüştürme, AC-DC doğrultma devreleri, solar panel sistemleri ve endüstriyel uygulamalarında kullanılır. 100µA ters sızıntı akımı ve geniş sıcaklık aralığı, güvenilir performans sağlar. Bileşen şu anda üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 100 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
