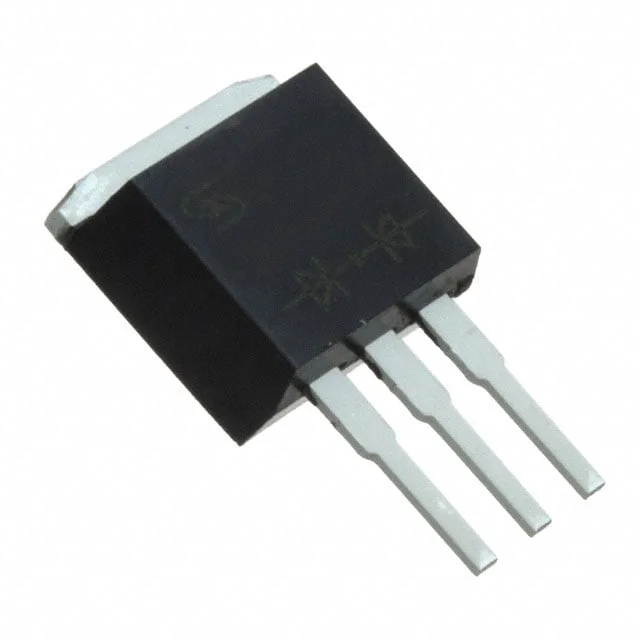

TSI10H150CW C0G
DIODE ARRAY SCHOTTKY 150V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI10H150CW
TSI10H150CW C0G Hakkında
TSI10H150CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisidir. TO-262-3 (I²Pak) paketinde sunulan bu komponent, 1 Pair Common Cathode konfigürasyonunda tasarlanmıştır. 150V maksimum reverse voltaj ile çalışabilen diyot, diode başına 5A ortalama doğrultulmuş akım sağlar. Hızlı geri kazanım özelliği (≤500ns) ile yüksek frekanslı uygulamalarda kullanılır. Forward voltajı 880mV @ 5A'dir. -55°C ile +150°C arasında güvenilir çalışma sunar. Anahtarlama devreleri, güç kaynakları, invertörler ve AC/DC dönüştürücülerde yaygın olarak uygulanır. Through Hole montajı ile PCB'ye sabit montajlanır. Ürün durumu kullanım dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 100 µA @ 150 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 880 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
