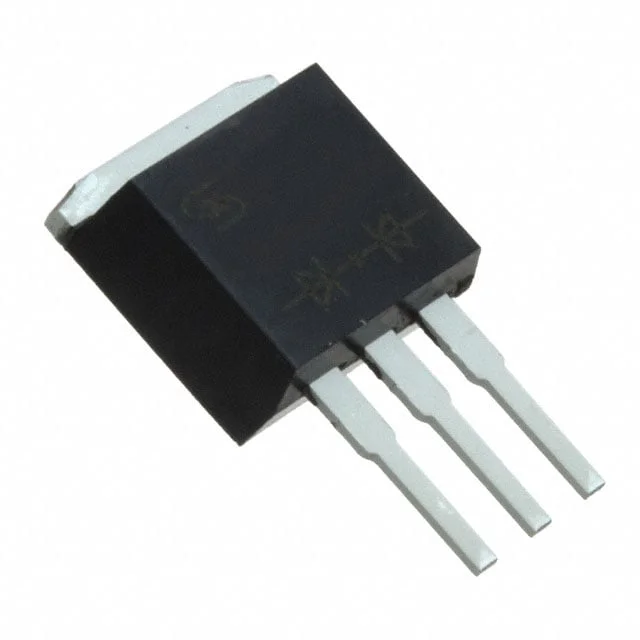

TSI10H100CW C0G
DIODE ARRAY SCHOTTKY 100V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI10H100CW
TSI10H100CW C0G Hakkında
TSI10H100CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizi bileşenidir. Ortak katot konfigürasyonunda iki diyottan oluşan bu bileşen, 100V ters voltaj dayanımı ve diyot başına 5A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward gerilim 690mV@5A'dir. Fast recovery özelliği ile 500ns'den kısa kurtarma süresine ve 200mA'den yüksek akım kapasitesine sahiptir. TO-262-3 (I²Pak) SMD paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Güç kaynakları, AC/DC dönüştürücüler, güç managements ve doğrultucu uygulamalarında yaygın olarak kullanılır. Bileşen artık kullanım dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 100 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 690 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
