Diyotlar - Doğrultucular - Tekil

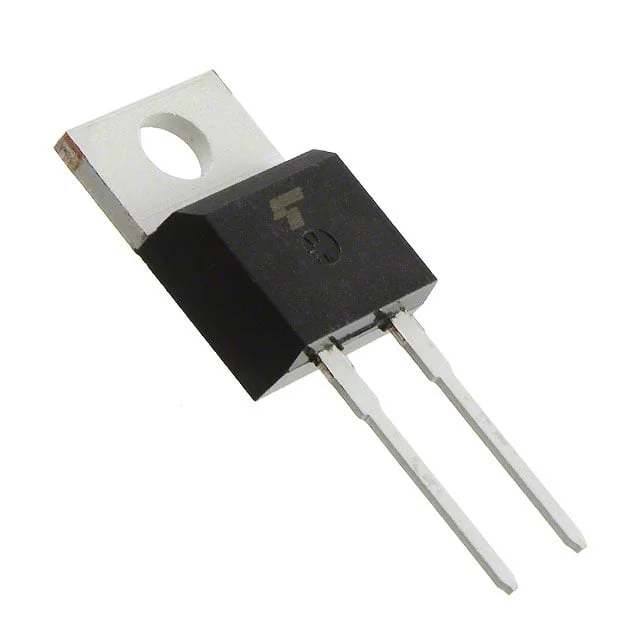

TRS10E65F,S1Q
DODE SCHOTTKY 650V TO220
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TRS10E65F
TRS10E65F,S1Q Hakkında
TRS10E65F,S1Q, Toshiba tarafından üretilen Silicon Carbide Schottky diyottur. 650V ters voltaj dayanımı ile yüksek voltaj uygulamalarında kullanılır. 10A ortalama doğrultulmuş akım kapasitesine sahiptir. TO-220-2 paketinde monте edilen bu bileşen, sıfır ters kurtarma süresi (trr) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. 1.6V ön voltaj düşümü ile 10A akımda çalışır. Maksimum 175°C işletme sıcaklığında stabil performans sunar. Güç kaynakları, DC-DC dönüştürücüler, frekans çevirici devreleri ve endüstriyel uygulamalarda yaygın olarak kullanılır. 36pF kapasitans değeri 650V ve 1MHz'de ölçülmüştür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 36pF @ 650V, 1MHz |
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220-2L |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
