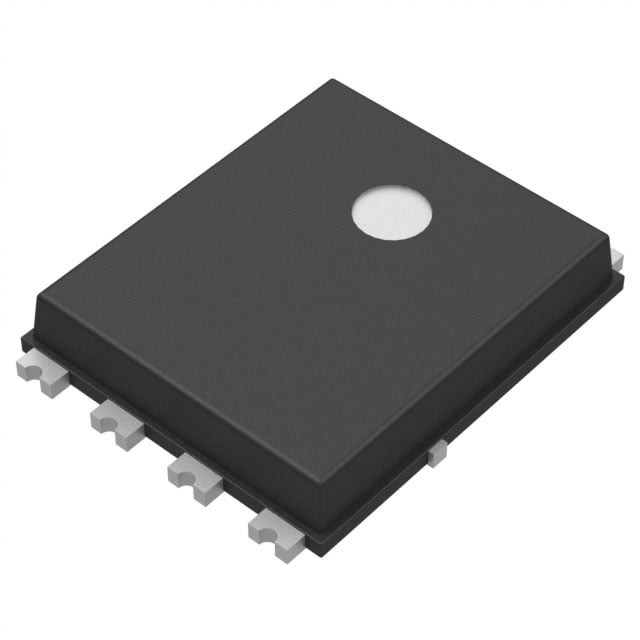

TQM300NB06DCR RLG
60V, 25A, DUAL N-CHANNEL POWER M
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TQM300NB06DCR
TQM300NB06DCR RLG Hakkında
TQM300NB06DCR RLG, Taiwan Semiconductor tarafından üretilen 60V/25A dual N-channel power MOSFET transistöridir. 8-pin PowerTDFN (5x6mm) Surface Mount paketinde sunulan bu bileşen, 30mΩ @ 6A/10V RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 175°C arasında çalışan komponent, 48W (Tc) maximum güç yönetimini destekler. 1020pF input kapasitansı ve 20nC gate charge değerleriyle hızlı anahtarlama özelliği gösterir. Motor sürücüler, güç yönetimi devrelerine, LED sürücüler ve DC-DC konvertörlerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta), 25A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1020pF @ 30V |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.5W (Ta), 48W (Tc) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 6A, 10V |
| Supplier Device Package | 8-PDFNU (5x6) |
| Vgs(th) (Max) @ Id | 3.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
