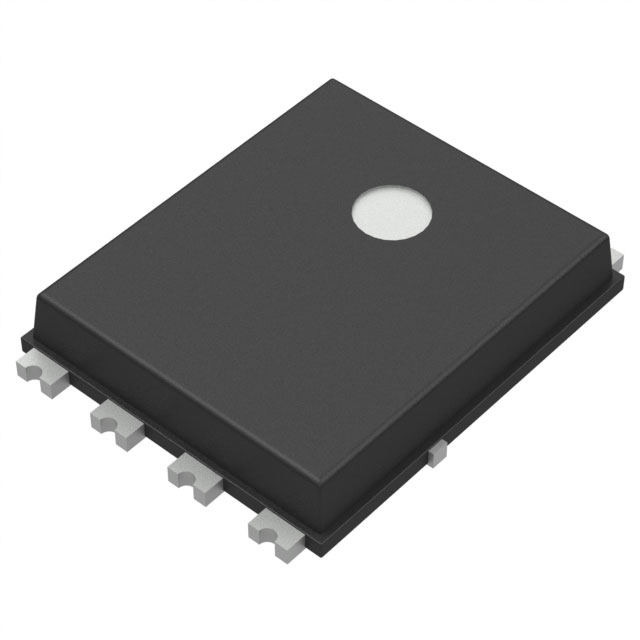

TQM150NB04DCR RLG
AUTOMOTIVE 40V MOSFET, 15M, DUAL
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TQM150NB04DCR
TQM150NB04DCR RLG Hakkında
TQM150NB04DCR RLG, Taiwan Semiconductor tarafından üretilen otomotiv sınıfı dual N-Channel MOSFET transistördür. 40V Drain-Source voltaj derecelendirmesi ve 15mOhm (10V, 9A'da) düşük on-state direnciyle hızlı anahtarlama uygulamaları için tasarlanmıştır. Kontinyu drain akımı Ta=25°C'de 9A, Tc=25°C'de 39A'dır. 8-PowerTDFN paket (5x6mm) ile yüzey montajlı uygulamalara uygunluk sağlar. -55°C ile +175°C arasında çalışan bu bileşen, otomotiv motor kontrol devreleri, solenoid sürücüleri ve güç dağıtım uygulamalarında kullanılmaktadır. 2.4W (Ta) / 48W (Tc) maksimum güç yeteneği ile orta güç anahtarlama görevlerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta), 39A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1135pF @ 20V |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.4W (Ta), 48W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 9A, 10V |
| Supplier Device Package | 8-PDFNU (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
