Transistörler - FET, MOSFET - Diziler

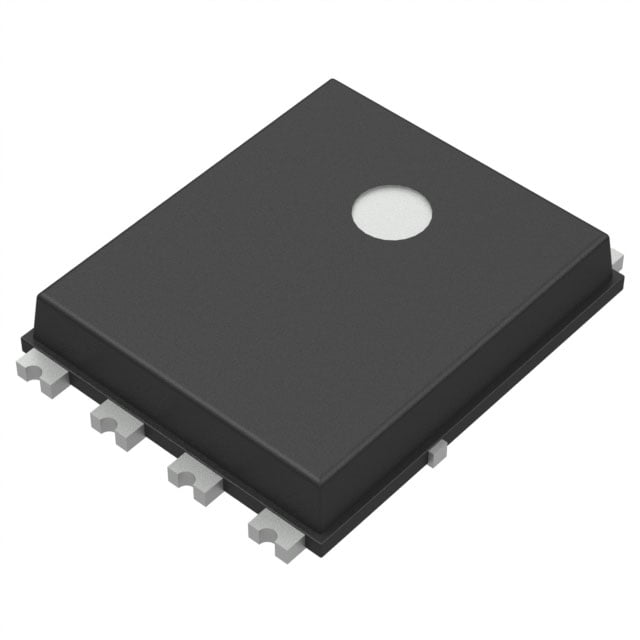

TQM110NB04DCR RLG
40V, 50A, DUAL N-CHANNEL POWER M
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TQM110NB04DCR
TQM110NB04DCR RLG Hakkında
TQM110NB04DCR RLG, Taiwan Semiconductor tarafından üretilen 40V/50A dual N-channel power MOSFET'tir. Surface mount 8-PowerTDFN (5x6mm) paketinde sunulan bu bileşen, endüstriyel kontrol devreleri, DC-DC dönüştürücüler, motor sürücüler ve anahtarlama uygulamalarında kullanılır. 11mΩ (10A, 10V'de) düşük on-state direnci ve 58W (Tc) maksimum güç dağıtımı kapasitesi ile verimli enerji yönetimi sağlar. -55°C ile 175°C arasında geniş çalışma sıcaklığı aralığında stabil performans sunar. Düşük gate charge (26nC) ve input capacitance (1354pF) özellikleri hızlı anahtarlama ve daha az sürücü akımı gereksinimiyle tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta), 50A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 26nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1354pF @ 20V |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.5W (Ta), 58W (Tc) |
| Rds On (Max) @ Id, Vgs | 11mOhm @ 10A, 10V |
| Supplier Device Package | 8-PDFNU (5x6) |
| Vgs(th) (Max) @ Id | 3.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
