Diyotlar - Doğrultucular - Tekil
TPUH6J S1G

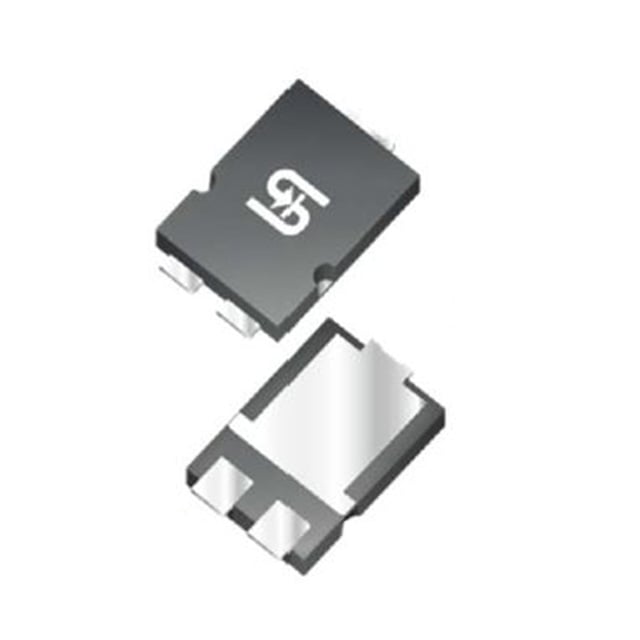

DIODE GEN PURP 600V 6A TO277A
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TPUH6J
TPUH6J S1G Hakkında
TPUH6J S1G, Taiwan Semiconductor tarafından üretilen 600V 6A kapasiteli genel amaçlı hızlı iyileştirme diyotudur. TO-277A (SMPC) Surface Mount paketinde sunulan bu diyot, 45 ns reverse recovery time ile yüksek anahtarlama hızlarında kullanılmaya uygun tasarlanmıştır. İleri gerilim 6A akımda 3V'tur. -55°C ile 175°C arasında çalışabilen bu bileşen, switch mode power supplies (SMPS), AC/DC konvertörleri ve endüstriyel doğrultucu uygulamalarında yaygın olarak kullanılır. 10µA ters sızıntı akımı ve düşük kapasitans değerleriyle (50pF @ 4V, 1MHz) verimli enerji yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 6A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-277A (SMPC) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 6 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
