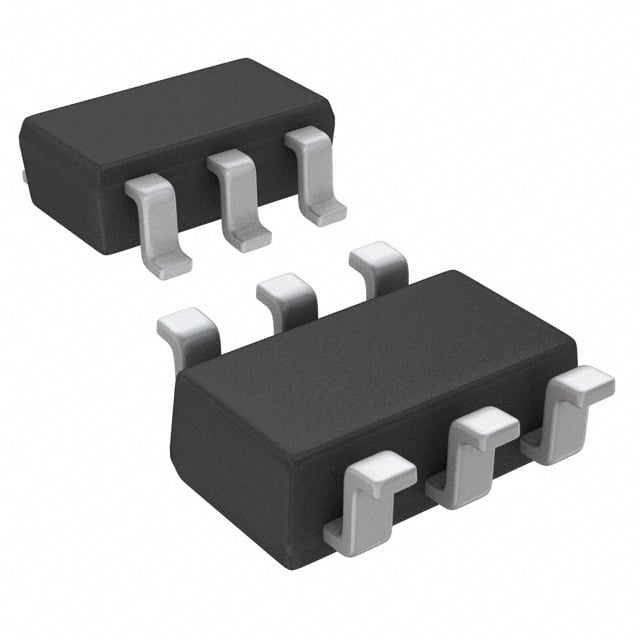

TPC6901(TE85L,F,M)
TRANS NPN/PNP 50V 6VS
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- TPC6901
TPC6901(TE85L,F,M) Hakkında
TPC6901(TE85L,F,M), Toshiba tarafından üretilen NPN/PNP transistör dizidir. Surface mount SOT-23-6 paketinde sunulan bu komponent, maksimum 50V Vce dayanımı ve 1A/700mA kolektör akımı kapasitesi ile çalışır. 400mW güç tüketimine sahip olan bileşen, 150°C'ye kadar çalışabilir. DC akım kazancı (hFE) 100mA ve 2V'de NPN için minimum 400, PNP için 200'dür. Düşük doyum voltajı (170mV-230mV) ile hızlı anahtarlama uygulamalarında, ses amplifikatörlerinde, sürücü devrelerinde ve genel amaçlı amplifikasyon uygulamalarında kullanılır. Kolektör kesme akımı maksimum 100nA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A, 700mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 100mA, 2V / 200 @ 100mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Obsolete |
| Power - Max | 400mW |
| Supplier Device Package | VS-6 (2.9x2.8) |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 170mV @ 6mA, 300mA, 230mV @ 10mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
