Transistörler - Bipolar (BJT) - Tekil

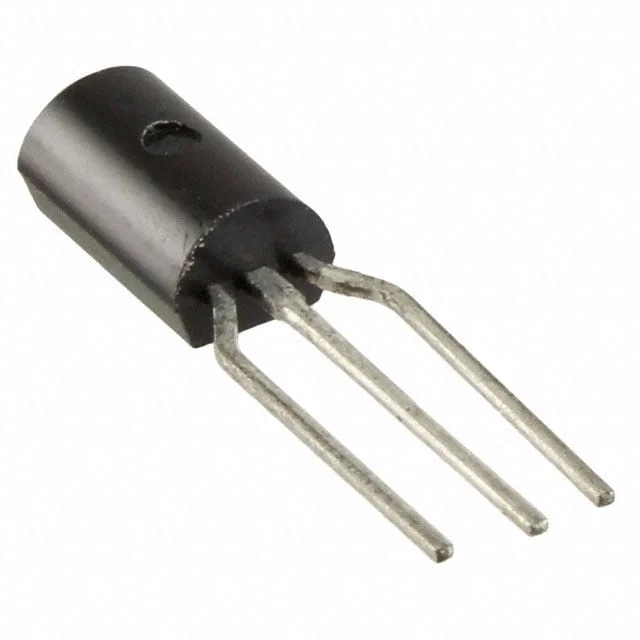

TN6705A
TRANS NPN 45V 1.5A TO-226
TN6705A Hakkında
TN6705A, onsemi tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, 45V maksimum collector-emitter gerilimi ve 1.5A maksimum collector akımı ile çalışır. TO-226 (TO-92) paketinde sunulan bu transistör, anahtarlama ve düşük seviyeli sinyal amplifikasyonu uygulamalarında kullanılır. 40 minimum DC akım kazancı (hFE) ile 250mA collector akımında 2V Vce'de çalışır. 1W maksimum güç tüketimi ve -55°C ile 150°C arasında çalışma sıcaklığı aralığı, geniş uygulama yelpazesine uygunluğunu gösterir. Düşük Vce doyma gerilimi (1V @ 1A) sayesinde güç tüketimi minimize edilir. Halen üretim dışında olmakla birlikte, eski tasarımların yedeği ve düşük maliyetli uygulamalar için değerlendirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 250mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | TO-226-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
