Transistörler - FET, MOSFET - Diziler

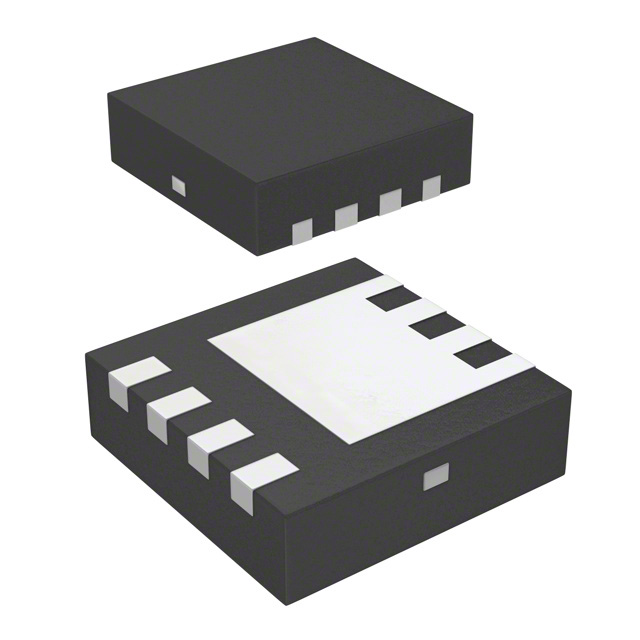

TMC1420-LA
MOSFET N/P-CH 40V 8PQFN
- Üretici
- TRINAMIC Motion Control GmbH
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TMC1420
TMC1420-LA Hakkında
TMC1420-LA, TRINAMIC Motion Control tarafından üretilen dual N-Channel ve P-Channel MOSFET bileşenidir. 40V Drain-Source voltaj desteği ile orta güç uygulamalarında kullanılır. N-channel versiyonu 8.8A, P-channel versiyonu 7.3A sürekli drain akımı sağlamaktadır. 26.5mOhm maksimum On-direnç (Rds(on)) ile düşük enerji kaybı ve verimli anahtarlama özelliği sunmaktadır. Gate kapasitansı (Ciss) 1050pF olup hızlı komutasyon gerektiren devreler için uygundur. 8-PowerTDFN paketinde sunulan bileşen, motor kontrol, güç yönetimi, anahtarlamalı güç kaynakları ve RF uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışmakta olup endüstriyel ve otomotiv kullanımlarında yer alır. Bileşen obsolete (üretim dışı) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.8A, 7.3A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1050pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 3.57W |
| Rds On (Max) @ Id, Vgs | 26.5mOhm @ 7A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
