Transistörler - FET, MOSFET - Diziler

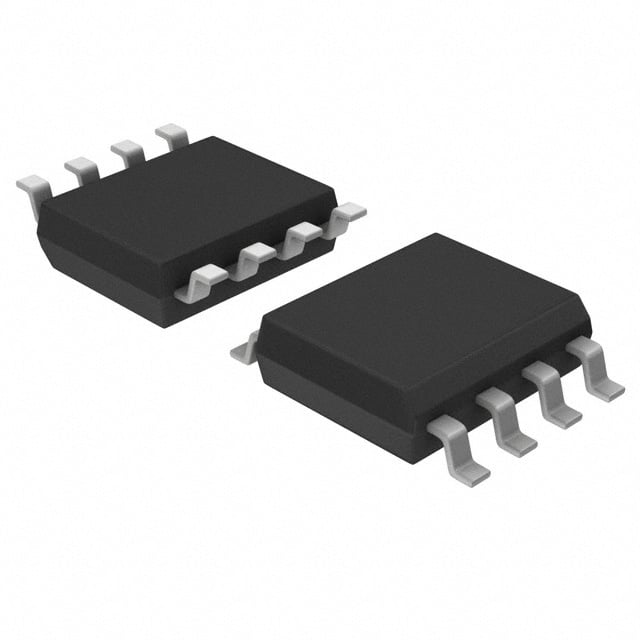

TMC1340-SO
MOSFET 2N/2P-CH 30V 8SOIC
- Üretici
- TRINAMIC Motion Control GmbH
- Paket/Kılıf
- 8-SO
- Seri / Aile Numarası
- TMC1340
TMC1340-SO Hakkında
TMC1340-SO, TRINAMIC Motion Control tarafından üretilen 2N/2P-Channel MOSFET H-Bridge konfigürasyonunda bir entegre devredir. 30V Drain to Source Voltage (Vdss) ile çalışan bu komponent, 5.5A ve 4.1A continuous drain akımına sahiptir. Surface mount 8-SO paketinde sunulan TMC1340, -55°C ile 150°C arasında çalışabilir. 33mOhm (10V, 5A koşullarında) RDS(on) değeri ile düşük kayıplar sağlar. H-Bridge yapısı sayesinde motor kontrol, DC motor hız kontrolü ve diğer anahtarlama uygulamalarında kullanılır. 1.38W maksimum güç yönetimi, 10nC gate charge ve 960pF input capacitance özellikleri ile hızlı komütasyon gerektiren devrelerde uygulanabilir. Cihaz obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A, 4.1A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N and 2 P-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 960pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.38W |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 5A, 10V |
| Supplier Device Package | 8-SO |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
