Transistörler - FET, MOSFET - Diziler

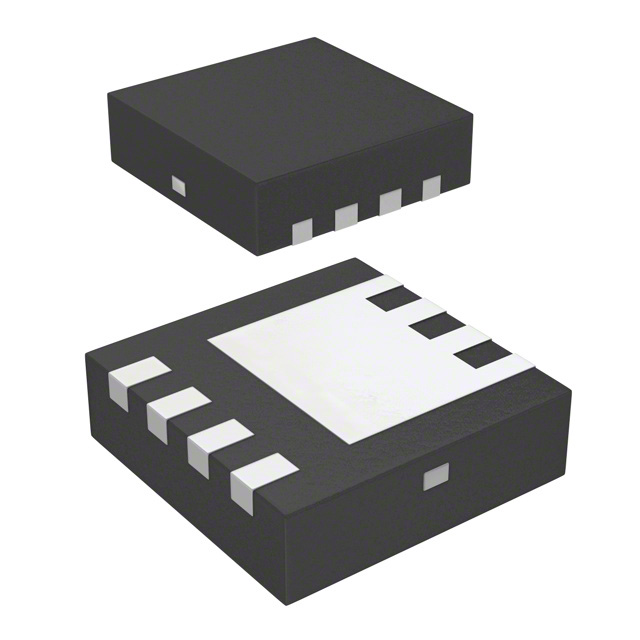

TMC1320-LA
MOSFET N/P-CH 30V 8PQFN
- Üretici
- TRINAMIC Motion Control GmbH
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TMC1320
TMC1320-LA Hakkında
TMC1320-LA, TRINAMIC Motion Control tarafından üretilen çift kanallı (N ve P-Channel) MOSFET transistörüdür. 30V drain-source gerilimi ile çalışan bu bileşen, 8-pin PowerTDFN (3x3mm) yüzeye monte pakete sahiptir. 7.3A ve 5.3A'lik drain akımları ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. Düşük 30mOhm on-state direnci (Rds On), 7.2nC gate charge ve 400pF input kapasitansi sayesinde hızlı anahtarlama ve verimli enerji transferi sağlar. -55°C ile +150°C arasındaki geniş çalışma sıcaklığı aralığı, endüstriyel ve otomotif uygulamalarında işletme kabiliyeti tanır. Motor kontrol, güç dönüştürme, LED sürücüleri ve anahtarlamalı güç kaynakları gibi uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.3A, 5.3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel, Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 7.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 400pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 2.5W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 4A, 10V |
| Supplier Device Package | 8-PQFN (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
