Transistörler - FET, MOSFET - Diziler

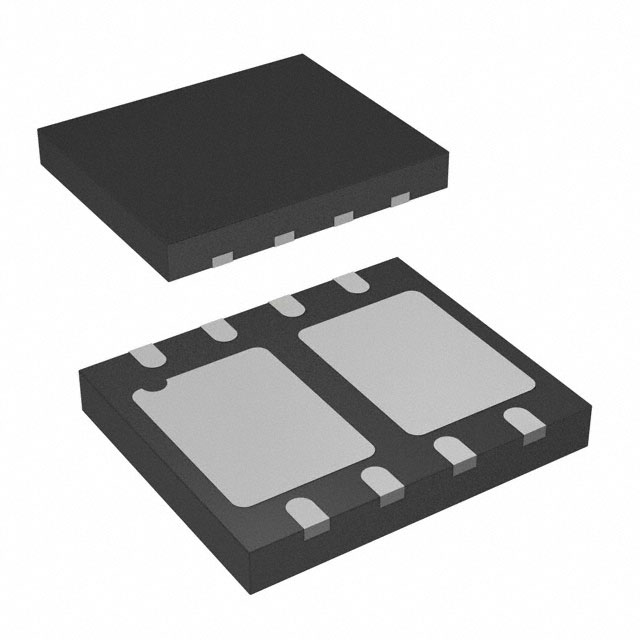

TC6321T-V/9U
MOSFET N/P-CH 200V 2A 8VDFN
- Üretici
- Microchip Technology
- Paket/Kılıf
- 8-VDFN Exposed Pad
- Seri / Aile Numarası
- TC6321T
TC6321T-V/9U Hakkında
TC6321T-V/9U, Microchip Technology tarafından üretilen dual N ve P-channel MOSFET transistör dizisidir. 200V drain-source gerilimi ve 2A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük kontrol gerilimi gerektiren devrelerle uyumludur. 8-VDFN yüzey montaj paketi, endüstriyel ve tüketici elektroniği uygulamalarında yer kazanayan tasarımlar için uygundur. -55°C ile 175°C geniş çalışma sıcaklık aralığında güvenilir performans sunar. Switch, amplifikasyon ve güç yönetimi devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 200V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 110pF @ 25V, 200pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C |
| Package / Case | 8-VDFN Exposed Pad |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 7Ohm @ 1A, 10V, 8Ohm @ 1A, 10V |
| Supplier Device Package | 8-VDFN (6x5) |
| Vgs(th) (Max) @ Id | 2V @ 1mA, 2.4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
