Zener Diyotlar - Diziler

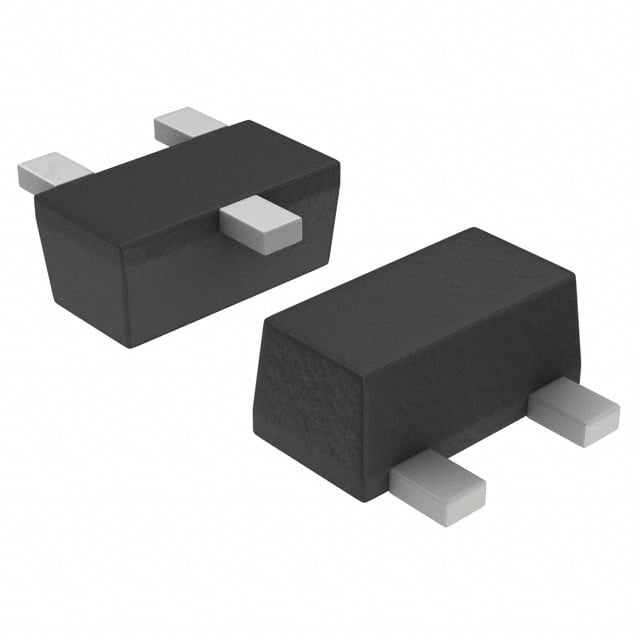

SZNZL7V5AXV3T1G
DIODE ZENER DUAL CA SC-89-3
- Üretici
- onsemi
- Paket/Kılıf
- SC-89
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- SZNZL7V5AXV3T1G
SZNZL7V5AXV3T1G Hakkında
onsemi tarafından üretilen SZNZL7V5AXV3T1G, ortak anod konfigürasyonunda çift Zener diyot dizisinin yer aldığı bir surface mount komponenttir. 7.5V nominal Zener voltajı ile tasarlanmış olan bu diyot, 240 mW maksimum güç kapasitesine sahiptir. SC-89 (SOT-490) paketinde sunulan komponent, -55°C ile 150°C arasında güvenilir çalışma sağlar. 7.5V'ta 1 µA ters sızıntı akımı ve maksimum 900 mV forward voltaj (10 mA'da) özellikleri ile, voltaj regülasyonu, koruma ve referans uygulamalarında kullanılır. Yüksek entegrasyon gerektiren analog ve dijital devrelerde sinyal seviyesi düzenleme ve aşırı voltaj koruması için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 1 µA @ 7.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | SC-89, SOT-490 |
| Part Status | Active |
| Power - Max | 240 mW |
| Supplier Device Package | SC-89-3 |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 7.5 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
