Zener Diyotlar - Tekil

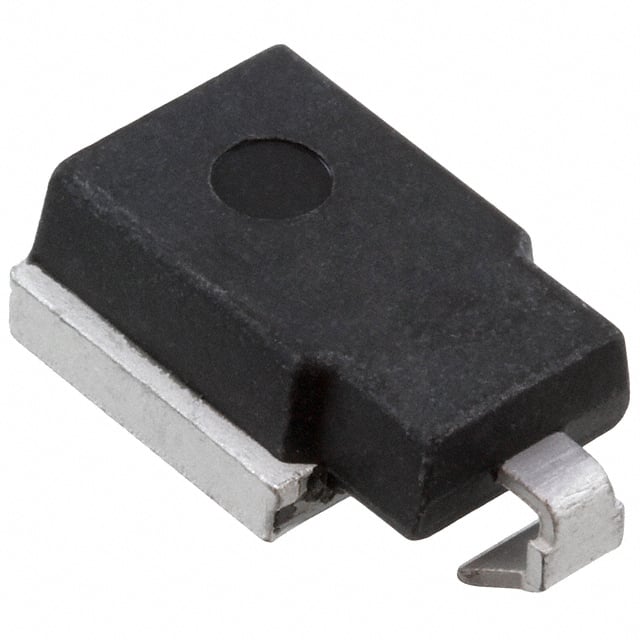

SZ-10NN40
DIODE ZENER 32V 6W SZ10
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Nonstandard SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SZ-10
SZ-10NN40 Hakkında
SZ-10NN40, Sanken Electric tarafından üretilen 32V nominal gerilime sahip Surface Mount Zener diyottur. 6W güç kapasitesi ile tasarlanan bu bileşen, voltaj düzenlemesi ve transient koruma uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilen bu diyot, anahtarlama güç kaynakları, voltaj referans devreleri ve ESD koruması gerektiren elektronik sistemlerde yaygın olarak uygulanır. ±5% tolerans ile 980 mV forward voltaj ve 10 µA reverse leakage akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 32 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C |
| Package / Case | Nonstandard SMD |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | SZ-10 |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 6 A |
| Voltage - Zener (Nom) (Vz) | 32 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
