Zener Diyotlar - Tekil

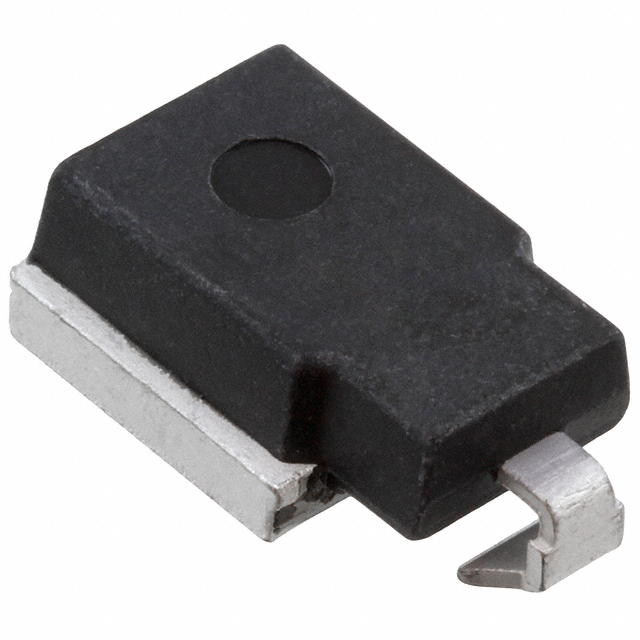

SZ-10NN27VL
DIODE ZENER 27V 6W SZ10
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Nonstandard SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SZ-10NN27VL
SZ-10NN27VL Hakkında
SZ-10NN27VL, Sanken Electric tarafından üretilen 27V nominal gerilimli surface mount Zener diyottur. 6W güç kapasitesiyle tasarlanan bu komponent, voltaj regülasyonu ve aşırı gerilim koruması uygulamalarında kullanılır. SZ-10 paket standartına uygun SMD montajı sayesinde yüksek yoğunluklu PCB tasarımlarına uygun hale getirilmiştir. -55°C ile 175°C geniş çalışma sıcaklık aralığında stabil performans sunar. 10µA ters kaçak akımı ve 980mV forward voltajı ile hassas devre uygulamalarında tercih edilir. Anahtarlama kaynakları, güç kaynakları ve sinyal koruma devrelerinde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 22 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C |
| Package / Case | Nonstandard SMD |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | SZ-10 |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 60 A |
| Voltage - Zener (Nom) (Vz) | 27 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
