SZ-10N40VL

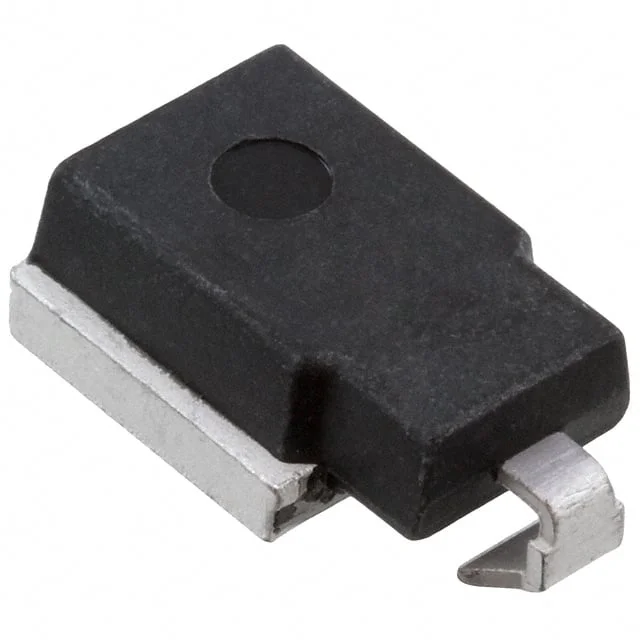

DIODE ZENER 40V 5W SZ10
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Nonstandard SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SZ-10N40VL
SZ-10N40VL Hakkında
SZ-10N40VL, Sanken Electric tarafından üretilen 40V nominal zener voltajına sahip tek bir zener diyottur. 5W maksimum güç dissipasyonu kapasitesi ile yüksek güç uygulamalarında voltage regulation ve circuit protection görevlerini yerine getirir. Surface mount SZ-10 paketinde sunulan bu bileşen, voltaj stabilizasyon, overvoltage koruması ve referans voltaj uygulamalarında kullanılır. ±10% tolerans ile sunulan bileşen, -55°C ile 175°C arasında güvenli çalışma sağlar. Ters kırılım akımı 32V'de maksimum 10µA olarak belirtilmiş olup, düşük kaçak akım karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 32 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C |
| Package / Case | Nonstandard SMD |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | SZ-10 |
| Tolerance | ±10% |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 6 A |
| Voltage - Zener (Nom) (Vz) | 40 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
