Zener Diyotlar - Tekil
SZ-10N27

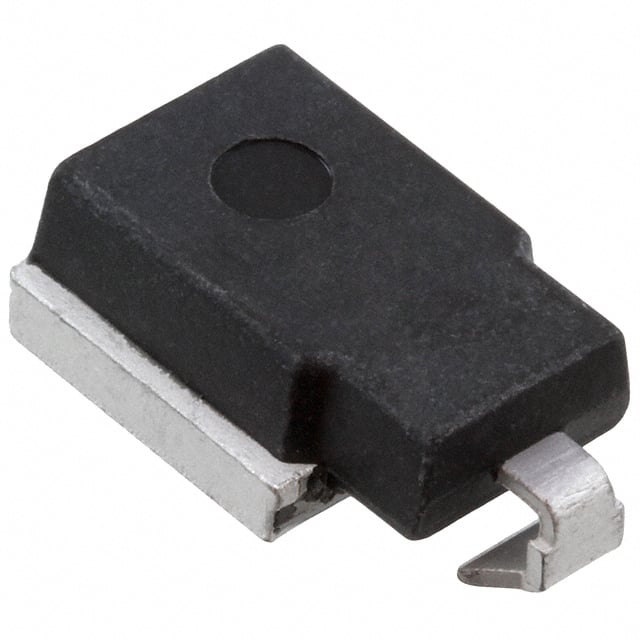

DIODE ZENER 27V 5W SZ10
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Nonstandard SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SZ-10N27
SZ-10N27 Hakkında
SZ-10N27, Sanken Electric tarafından üretilen 27V nominal voltajlı surface mount Zener diyottur. 5W güç kapasitesi ile voltaj regülasyonu, aşırı voltaj koruması ve devre stabilizasyonu uygulamalarında kullanılır. Ön kapanış voltajı (Vf) maksimum 1V @ 6A ve ters kaçak akımı 10µA @ 27V olan bu diyot, geniş çalışma sıcaklık aralığında (-55°C ~ 175°C) güvenilir performans sağlar. Nonstandard SMD paketlemesi ile kompakt PCB tasarımlarına uygun hale getirilmiştir. Analog sinyal işleme, güç kaynakları, voltaj referans devreleri ve EMI korumasında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 27 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C |
| Package / Case | Nonstandard SMD |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | SZ-10 |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 6 A |
| Voltage - Zener (Nom) (Vz) | 27 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
