Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

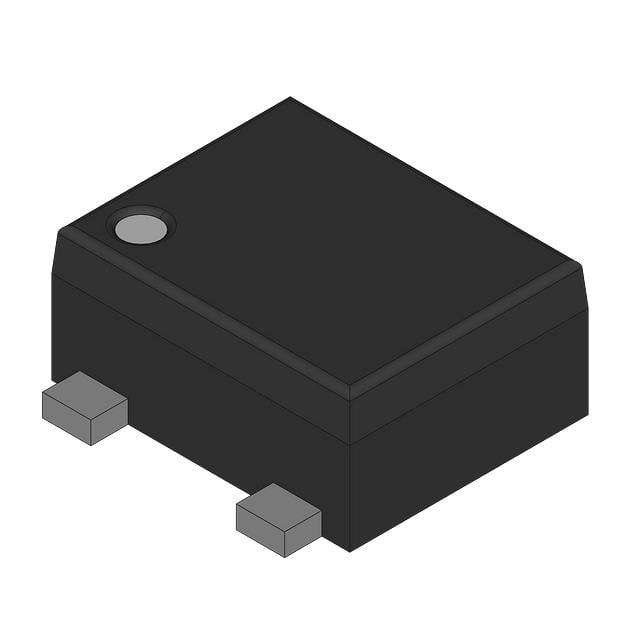

SVC710-TL-E
JUNCTION TYPE VARACTOR DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- SVC710
SVC710-TL-E Hakkında
SVC710-TL-E, Rochester Electronics tarafından üretilen junction tipi varactor diyottur. 4V'ta 4.8pF kapasitanslı değişken kapasitanslı diyot olarak, frekans modülasyonu, osilatör tuning ve RF devrelerinde kullanılır. 1MHz referans frekansında 4.8 kapasitans oranı sunmaktadır. 15V maksimum peak reverse voltaj ile çalışabilen bu bileşen, -40°C ile +150°C (junction) sıcaklık aralığında işlem görebilir. SC-70/SOT-323 paketinde surface mount uygulamalar için tasarlanmıştır. PLL devrelerinde, VCO (Voltage Controlled Oscillator) uygulamalarında ve analog tuning sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4.8pF @ 4V, 1MHz |
| Capacitance Ratio | 4.8 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Supplier Device Package | 3-MCPH |
| Voltage - Peak Reverse (Max) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
