Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

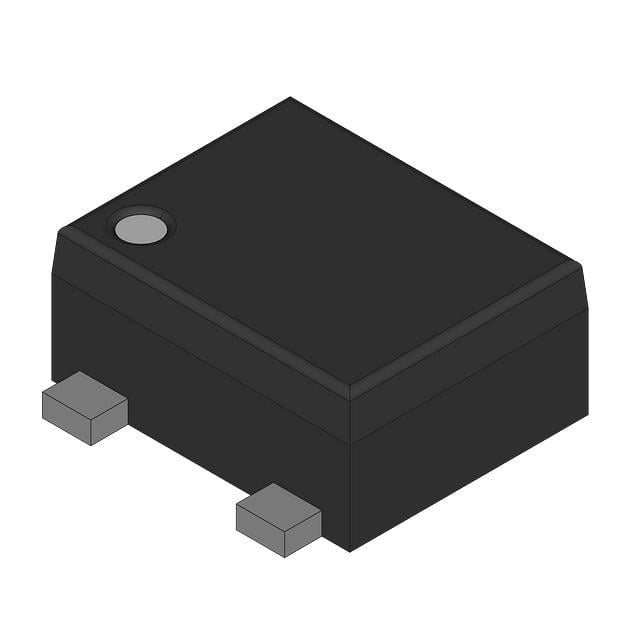

SVC270-TL-E-SY
DIFFUSED JUNCTION TYPE SILICON V
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- SVC270
SVC270-TL-E-SY Hakkında
SVC270-TL-E-SY, Rochester Electronics tarafından üretilen diffüzyon bağlantılı silikon varicap (değişken kapasitanslı) diyottur. 8V'te 28.2pF nominal kapasitansa sahip ve 1.75 kapasitans oranına (C2/C8) sahiptir. Ortak katot yapısında iki diyot içeren bu bileşen, surface mount SC-70FL/MCPH3 paketinde sunulmaktadır. 16V maksimum reverse voltajda çalışabilen ve 100°C-150°C arasında işletme sıcaklığına dayanabilen diyot, 100MHz'de 100 Q faktörüne sahiptir. FM/AM tuner devreleri, frekans sentezi uygulamaları ve VCO (Voltage Controlled Oscillator) tasarımlarında kullanılmaktadır. Kompakt SMD yapısı nedeniyle yüksek yoğunluklu elektronik tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 28.2pF @ 8V, 1MHz |
| Capacitance Ratio | 1.75 |
| Capacitance Ratio Condition | C2/C8 |
| Diode Type | 1 Pair Common Cathode |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Lead |
| Part Status | Active |
| Q @ Vr, F | 100 @ 3V, 100MHz |
| Supplier Device Package | SC-70FL/MCPH3 |
| Voltage - Peak Reverse (Max) | 16 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
