Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

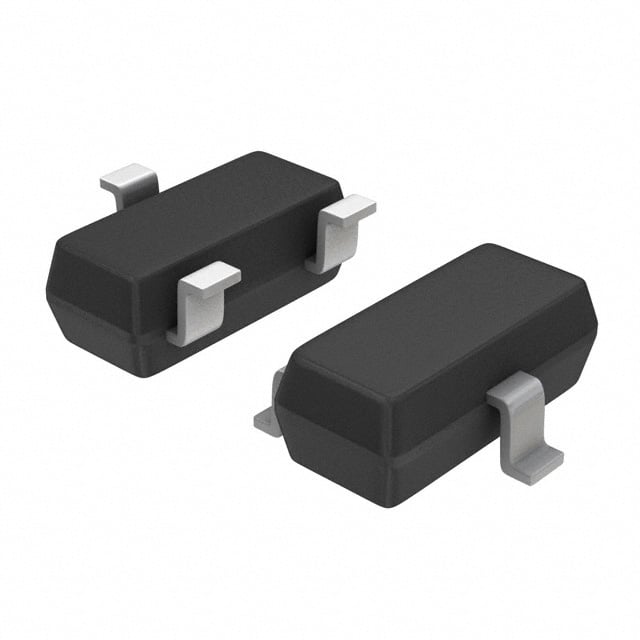

SVC236-TB-E
DIODE FM VARICAP TWIN VR 6.5V CP
SVC236-TB-E Hakkında
SVC236-TB-E, onsemi tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. Ters gerilim altında kapasitansı değişen bu diyot, FM uygulamalarında frekans ayarı ve devre tuning işlevlerinde kullanılır. 6.5V'de 16.84pF kapasitans değeri ile 5:1 kapasitans oranına sahiptir. Ortak katot yapısında Twin (çift) diyot olarak tasarlanmıştır. 16V maksimum pik ters gerilim, 3V'de 100MHz'de 70 Q değeri ile özellikleri belirlenmiştir. Surface mount TO-236-3 (SC-59, SOT-23-3) paketinde sunulan bu bileşen, 125°C maksimum çalışma sıcaklığında kullanılabilir. Yüksek frekansli RF devre tasarımında, sinüsoidal osilatör, PLL (Phase Locked Loop) uygulamaları ve frekans modülasyon devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 16.84pF @ 6.5V, 1MHz |
| Capacitance Ratio | 5 |
| Capacitance Ratio Condition | C1/C6.5 |
| Diode Type | 1 Pair Common Cathode |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Q @ Vr, F | 70 @ 3V, 100MHz |
| Supplier Device Package | 3-CP |
| Voltage - Peak Reverse (Max) | 16 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
