Diyotlar - Doğrultucular - Tekil
SURF1060

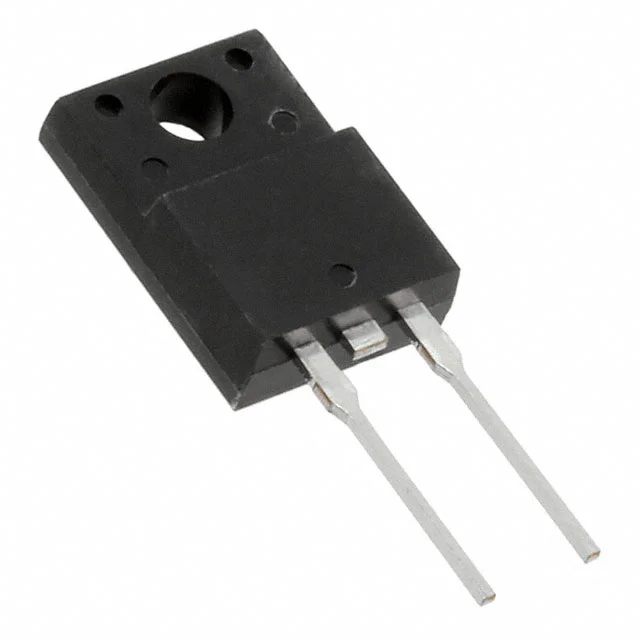

DIODE STANDARD 600V ITO220AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SURF1060
SURF1060 Hakkında
SURF1060, SMC Diode Solutions tarafından üretilen 600V doğrultma diyotudur. TO-220-2 through-hole paketinde gelen bu standart diyot, güç elektronikleri uygulamalarında alternatif akımın doğrultulması için tasarlanmıştır. 10A nominal akımda 2.2V ileri gerilim düşüşü ile karakterize edilen bileşen, 50ns reverse recovery time ile hızlı anahtarlamalı devrelere uygundur. -55°C ile 150°C arasında çalışan junction sıcaklık aralığında güvenilir performans sunar. Gücü dağıtmak için izole sekme ile ısıl irtibatlandırılabilir. Güç kaynakları, şarj devreleri ve AC/DC dönüştürücülerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.2 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
