Zener Diyotlar - Diziler
STZ6.8TT146
DIODE ZENER ARRAY 6.8V SMD3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- STZ6.8TT146
STZ6.8TT146 Hakkında

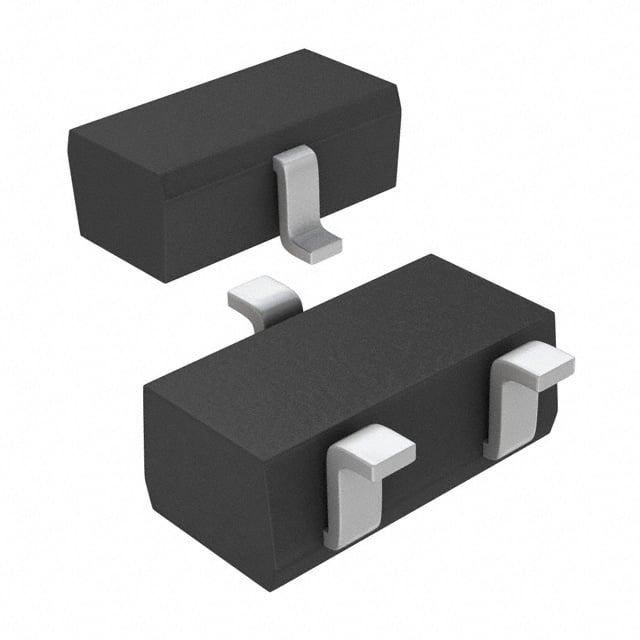

STZ6.8TT146, ROHM Semiconductor tarafından üretilen 6.8V nominal gerilimde çalışan Zener diyot dizisidir. Surface mount TO-236-3 (SOT-23-3) paketinde sunulan bu bileşen, 1 pair common anode konfigürasyonunda tasarlanmıştır. Maksimum 200 mW güç kapasitesi ve 40 Ohms empedansı ile voltaj regülasyonu, ESD koruması ve referans voltaj uygulamalarında kullanılır. 500 nA ters sızıntı akımı ve ±5% voltaj toleransı sayesinde güvenilir performans sağlar. Kompakt SMD yapısı, modern elektronik devrelerde geniş uygulama alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 500 nA @ 3.5 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | SMD3 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
