Zener Diyotlar - Diziler

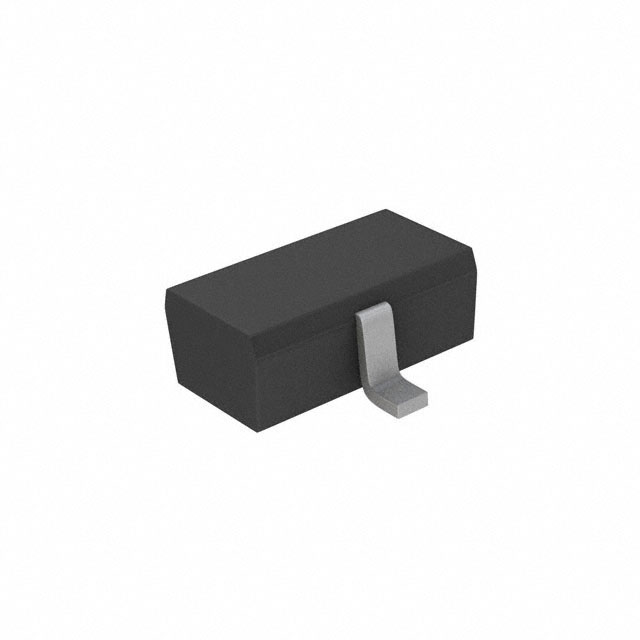

STZ6.8TFHT146
ZENER ARRAYS FOR TERMINAL PROTEC
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- STZ6.8T
STZ6.8TFHT146 Hakkında
STZ6.8TFHT146, ROHM Semiconductor tarafından üretilen 6.8V nominal geriliminde Zener diyot dizisidir. Common Anode konfigürasyonunda tasarlanmış bu bileşen, terminal ve giriş devrelerinin ESD (Electrostatic Discharge) ve aşırı voltaj korumasında kullanılır. 200 mW güç kapasitesi ve 40 Ohms maksimum impedans değeriyle, hassas elektronik devrelerde sinyal hatlarını korumaya yönelik uygulamalarda tercih edilir. Surface Mount SO-23 paketinde sunulan komponent, 150°C'ye kadar çalışma sıcaklığında güvenilir performans gösterir. Telekomünikasyon ekipmanları, dijital cihazlar ve endüstriyel kontrol sistemlerindeki koruma devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 500 nA @ 3.5 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | SMD3 |
| Tolerance | ±4.93% |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
