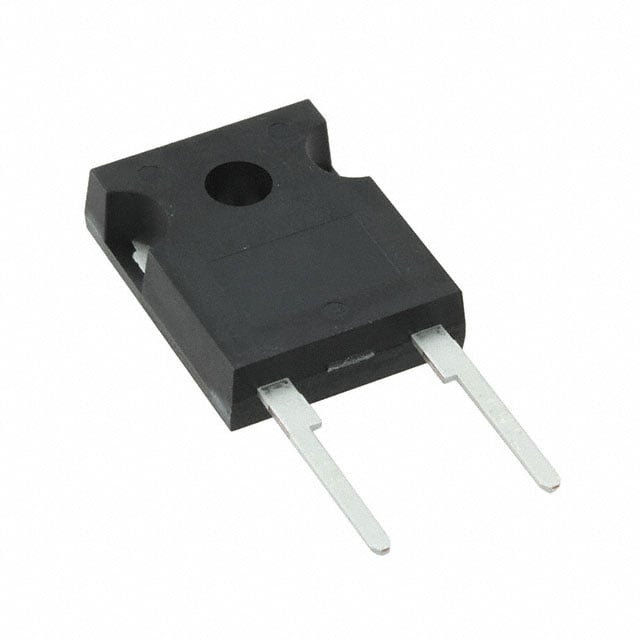

STTH8006W
DIODE GEN PURP 600V 80A DO247
- Üretici
- STMicroelectronics
- Paket/Kılıf
- DO-247-2 (Straight Leads)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STTH8006W
STTH8006W Hakkında
STTH8006W, STMicroelectronics tarafından üretilen 600V 80A kapasiteli hızlı iyileştirme diyotudur. DO-247-2 paketinde sunulan bu bileşen, 105 ns ters kurtarma süresi (trr) ile karakterize edilir ve 1.6V tipik forward voltaj düşüşü sağlar. 175°C maksimum junction sıcaklığında çalışabilir. Endüstriyel güç kaynakları, AC/DC konverterler, invertörler ve diğer doğrultma devrelerinde kullanılan bu diyot, yüksek akım işleme kapasitesi ve düşük ters kaçak akımı (50 µA @ 600V) özellikleriyle tasarlanmıştır. Through-hole montajı nedeniyle geleneksel PCB tasarımlarında uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 80A |
| Current - Reverse Leakage @ Vr | 50 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | DO-247-2 (Straight Leads) |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 105 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-247 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
