Diyotlar - Doğrultucular - Tekil

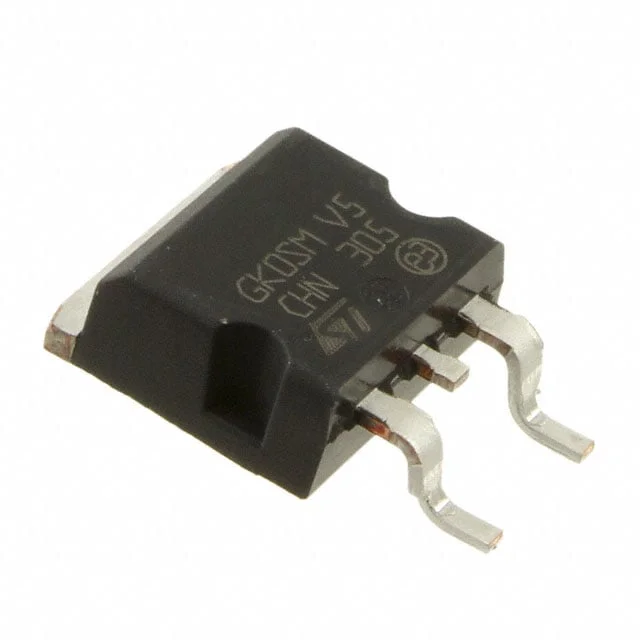

STTH5R06GY-TR
DIODE GEN PURP 600V 5A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STTH5R06GY
STTH5R06GY-TR Hakkında
STTH5R06GY-TR, STMicroelectronics tarafından üretilen 600V 5A kapasiteli general purpose rectifier diyottur. D2PAK (TO-263) yüzey montajlı paket içinde sunulan bu bileşen, 35 ns reverse recovery time ile hızlı komütasyon özellikleri sunar. 3.2V forward voltage ve 30 µA reverse leakage karakteristikleri ile tasarlanmıştır. Maksimum 175°C junction sıcaklığında çalışabilir. AC/DC güç kaynakları, motor kontrol devreler, endüstriyel uygulamalar ve genel doğrultma uygulamalarında kullanılır. Surface mount teknolojisi ile PCB'ye doğrudan lehimlenir ve kompakt tasarımlar için uygun çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 30 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D²PAK |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 3.2 V @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
