Diyotlar - Doğrultucular - Tekil

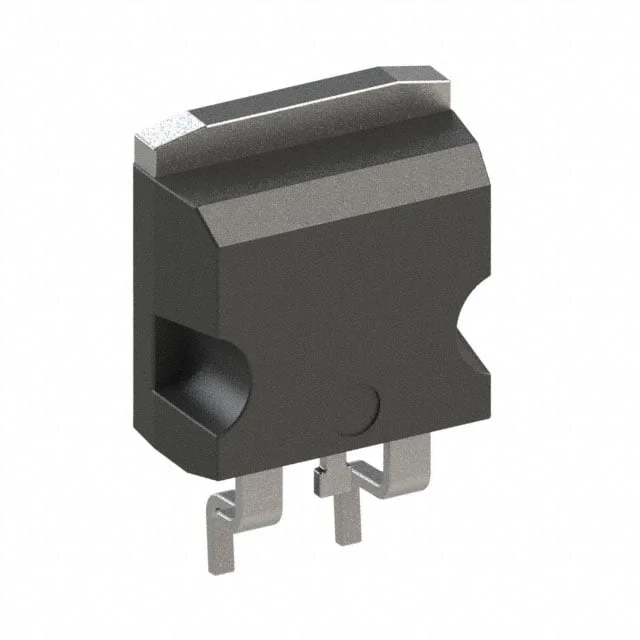

STTH30RQ06G2-TR
600V ULTRAFAST RECTIFIERS
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STTH30RQ06G2
STTH30RQ06G2-TR Hakkında
STTH30RQ06G2-TR, STMicroelectronics tarafından üretilen 600V ultrafast rectifier diyottur. 30A ortalama doğrultulmuş akım kapasitesi ve 55ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. D²Pak (TO-263-3) Surface Mount paketinde sunulan bu bileşen, güç kaynakları, inverted, motor sürücüleri ve anahtarlama güç kaynağı (SMPS) devrelerinde doğrultucu eleman olarak görev yapar. 600V ters kırılma voltajı ile endüstriyel ve tüketici uygulamalarında yüksek voltaj ortamlarında çalışmaya elverişlidir. Maksimum 175°C işletme sıcaklığında güvenli operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 40 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 55 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D2PAK HV |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.95 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
