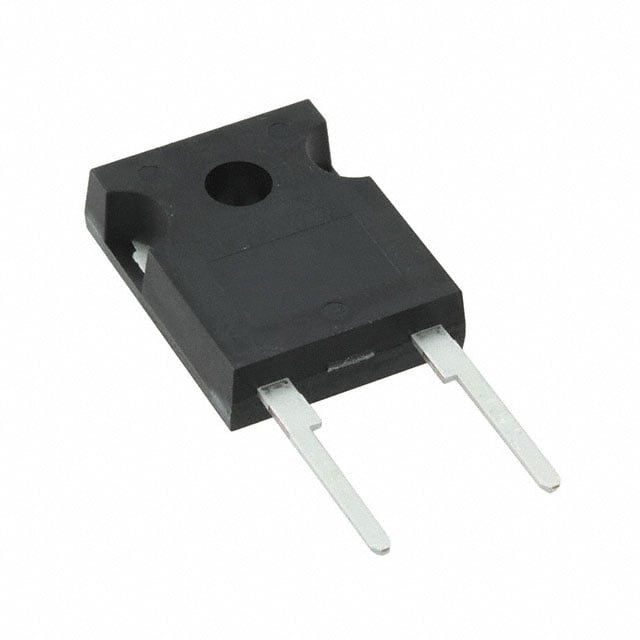

STTH30L06W
DIODE GEN PURP 600V 30A DO247
- Üretici
- STMicroelectronics
- Paket/Kılıf
- DO-247-2 (Straight Leads)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STTH30L06W
STTH30L06W Hakkında
STTH30L06W, STMicroelectronics tarafından üretilen 600V 30A kapasiteli fast recovery rectifier diyottur. DO-247-2 paket ile sunulan bu komponent, genel amaçlı doğrultma uygulamalarında kullanılır. 90 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. Maximum forward voltage 1.55V @ 30A olup, 175°C junction sıcaklığında çalışabilir. AC/DC güç kaynakları, invertörler, motor sürücüleri ve endüstriyel doğrultma devrelerinde tercih edilir. Through hole montajı ile standart PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 25 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | DO-247-2 (Straight Leads) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-247 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
