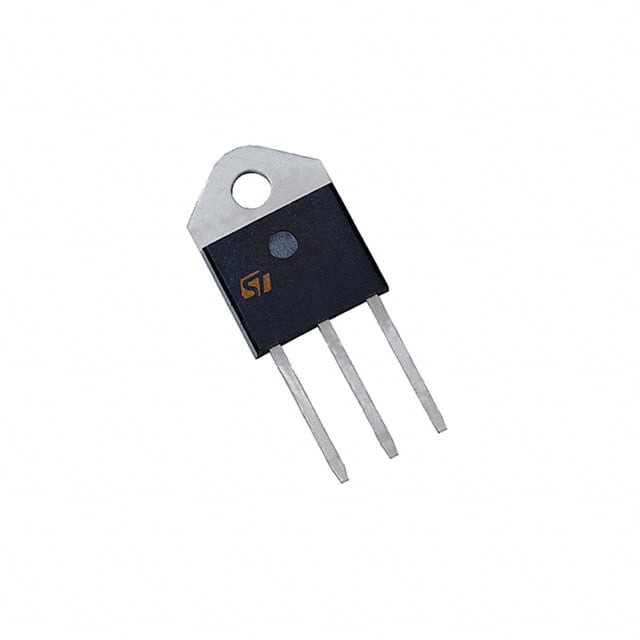

STTH3006TPI
DIODE ARRAY GP 600V 30A 3TOPI
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TOP-3 Insulated
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STTH3006
STTH3006TPI Hakkında
STTH3006TPI, STMicroelectronics tarafından üretilen 600V 30A kapasiteli fast recovery diyot dizisidir. TOP-3 insulated pakette sunulan bu komponent, seri bağlı 1 çift diyot konfigürasyonuna sahiptir. 45 ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. Maksimum 150°C junction sıcaklığında çalışabilen STTH3006TPI, 600V DC ters voltaj dayanımı ve 30A ortalama doğrultulmuş akımı ile güç dönüştürme, anahtarlama güç kaynakları ve AC-DC konvertör uygulamalarında kullanılır. 3.6V maksimum forward voltaj düşümü ile verimli çalışma sağlar. Komponent şu anda obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 40 µA @ 600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TOP-3 Insulated |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TOP-3I |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 3.6 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
