Diyotlar - Doğrultucular - Tekil

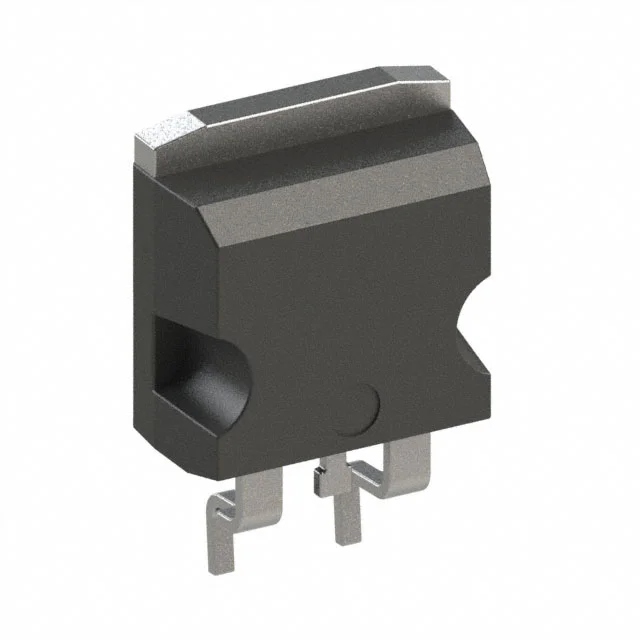

STTH15RQ06G2-TR
600V ULTRAFAST RECTIFIERS
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STTH15RQ06G2
STTH15RQ06G2-TR Hakkında
STTH15RQ06G2-TR, STMicroelectronics tarafından üretilen 600V ultrafast rectifier diyodudur. 15A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 50ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. TO-263-3 (D²Pak) surface mount paketinde sunulan diyot, güç kaynakları, invertörler, şarj cihazları ve endüstriyel doğrultma devrelerinde yer alır. -40°C ile +175°C arasında çalışabilen komponent, 2.95V forward voltage düşüşü ile yüksek verimlilik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 20 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D2PAK HV |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.95 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
