Transistörler - FET, MOSFET - Diziler

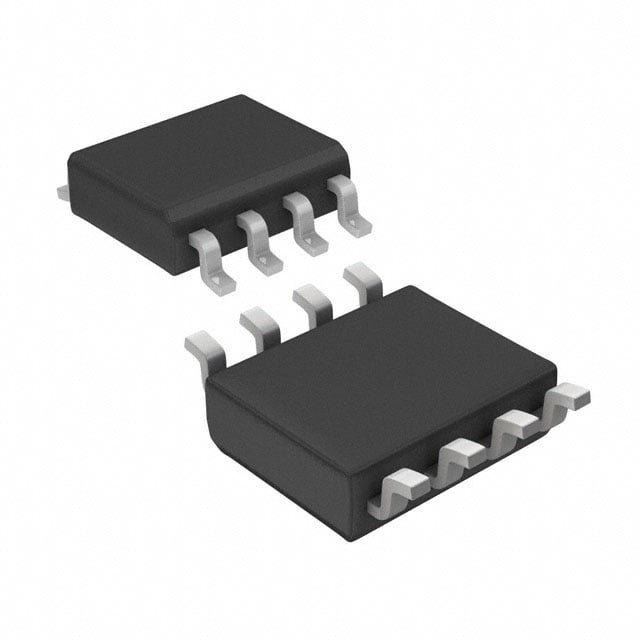

STS8DN6LF6AG
MOSFET 2 N-CHANNEL 60V 8A 8SO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SO
- Seri / Aile Numarası
- STS8DN6LF6AG
STS8DN6LF6AG Hakkında
STS8DN6LF6AG, STMicroelectronics tarafından üretilen, 8-SO surface mount paketinde sunulan dual N-channel MOSFET transistördür. 60V drain-source gerilimi ve 8A sürekli drenaj akımı kapasitesi ile orta güçlü anahtarlama uygulamalarında kullanılır. Logic level gate özelliğine sahip olup, 10V vgs'de 27nC gate charge değeri ile hızlı komütasyon sağlar. 10V, 4A koşullarında 24mOhm on-resistance (RDS(on)) değeri ile düşük ısıl kayıp sunmaktadır. -55°C ile +175°C arasında çalışma sıcaklığı aralığında kullanılabilen bileşen, motor kontrol, güç yönetimi, LED sürücü ve endüstriyel anahtarlama devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 27nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1340pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Part Status | Active |
| Power - Max | 3.2W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 4A, 10V |
| Supplier Device Package | 8-SO |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
