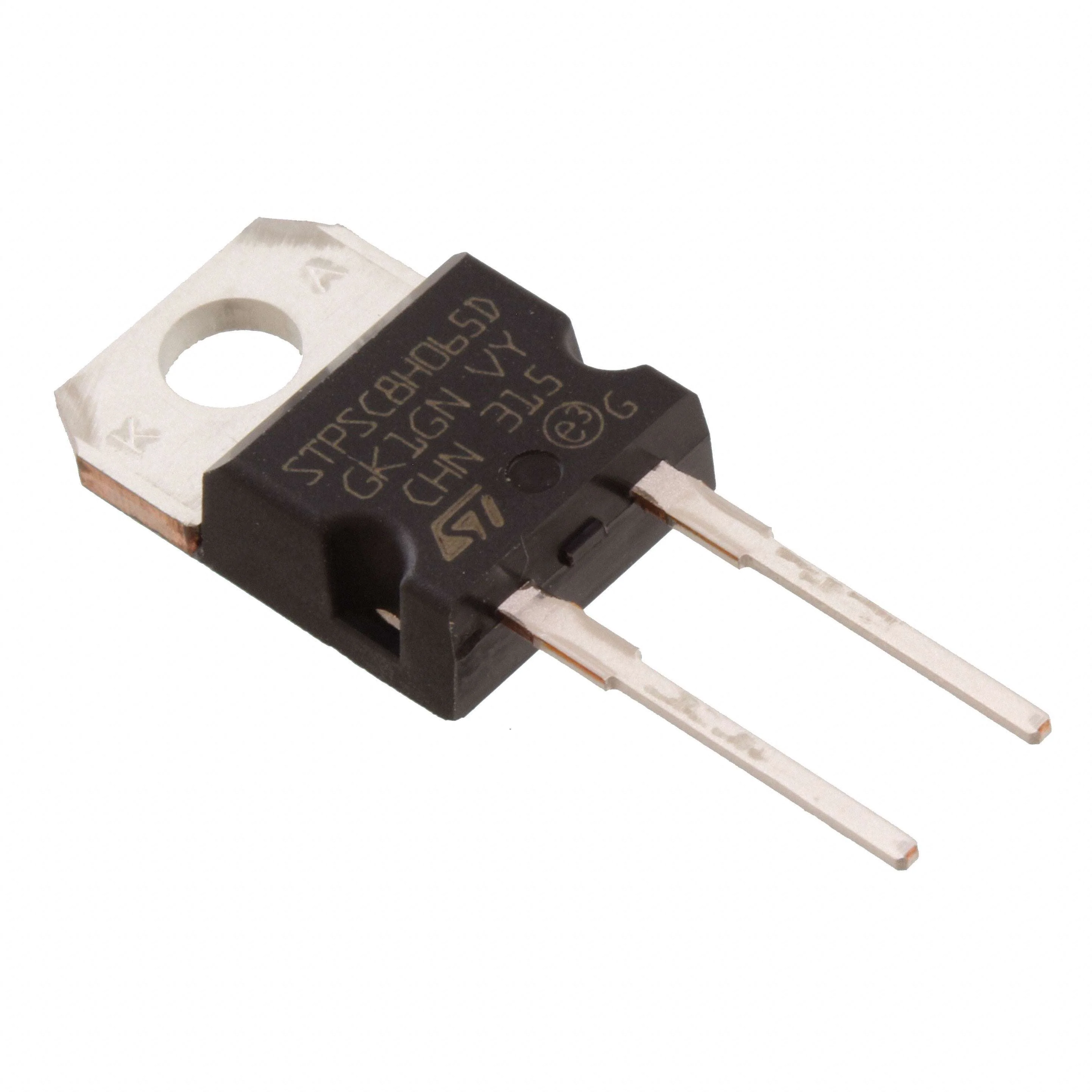

STPSC8H065D
DIODE SCHOTTKY 650V 8A TO220AC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPSC8H065D
STPSC8H065D Hakkında
STPSC8H065D, STMicroelectronics tarafından üretilen 650V 8A kapasiteli Silicon Carbide (SiC) Schottky diyottur. TO-220-2 paketinde sunulan bu komponent, güç elektroniği uygulamalarında doğrultma ve koruma işlevleri gerçekleştirir. 1.75V maksimum forward voltaj düşümü ve 0 ns reverse recovery time ile yüksek hızlı anahtarlama uygulamalarına uygundur. -40°C ile 175°C arasında çalışan bu diyot, kontrollü güç kaynakları, invertörler, UPS sistemleri ve endüstriyel güç dönüştürücülerinde kullanılır. Yüksek sıcaklık dayanımı ve düşük kapasite değeri (414pF @ 0V, 1MHz) ile EMI azaltmada etkilidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 414pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 80 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 8 A |
