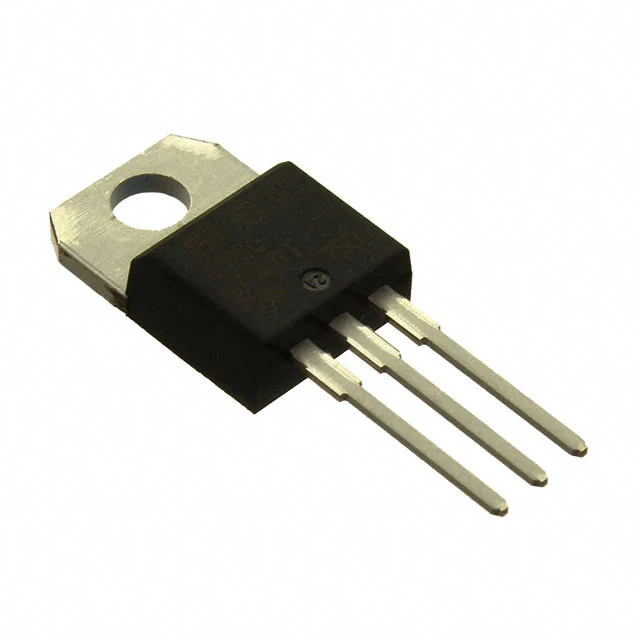

STPSC6TH13TI
DIODE ARRAY SCHOTTKY 650V TO220
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPSC6TH13T
STPSC6TH13TI Hakkında
STPSC6TH13TI, STMicroelectronics tarafından üretilen 650V Silicon Carbide Schottky diyot dizisidir. 1 çift seri bağlantı konfigürasyonunda tasarlanmış olan bu komponent, 6A ortalama doğrultulmuş akım kapasitesine sahiptir. Seri bağlı iki diyot yapısı sayesinde yüksek voltaj uygulamalarında kullanılır. TO-220-3 paketinde sunulan ürün, -40°C ile 175°C arasında çalışabilir. Forward voltajı 6A akımda maksimum 1.75V olan STPSC6TH13TI, şebeke güç kaynakları, çevrimci devreleri ve endüstriyel uygulamalarda doğrultma işlevi görmektedir. Silicon Carbide teknolojisi sayesinde ters kurtarma süresine sahip değildir, bu da anahtarlama kaybını düşürür. 650V ters gerilim yeteneği ile yüksek voltajlı AC-DC dönüştürme uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 6A |
| Current - Reverse Leakage @ Vr | 60 µA @ 650 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220AB Insulated |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 6 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
