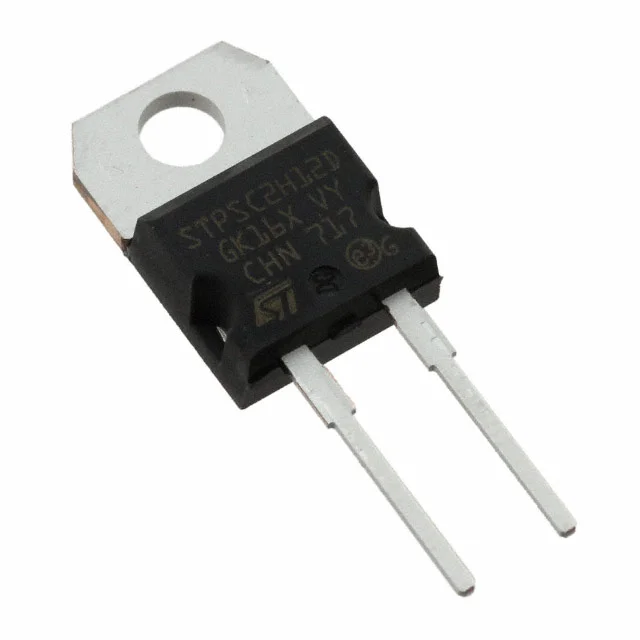

STPSC2H12D
DIODE SCHOTTKY 1.2KV 2A TO220AC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPSC2H12D
STPSC2H12D Hakkında
STPSC2H12D, STMicroelectronics tarafından üretilen 1.2kV 2A kapasiteli Silicon Carbide Schottky diyottur. TO-220-2 paket tipinde sunulan bu doğrultucu diyot, 1.5V maksimum forward voltaj ve 12µA reverse leakage current özelliklerine sahiptir. 190pF kapasitansl ve sıfır reverse recovery time karakteristiği sayesinde hızlı anahtarlama uygulamalarında tercih edilir. -40°C ile 175°C arasında güvenli çalışma sağlar. Yüksek voltaj doğrultucu devreleri, güç kaynakları, inverter uygulamaları ve hızlı anahtarlama gerektiren endüstriyel elektronik sistemlerde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 190pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 12 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
