Diyotlar - Doğrultucular - Tekil

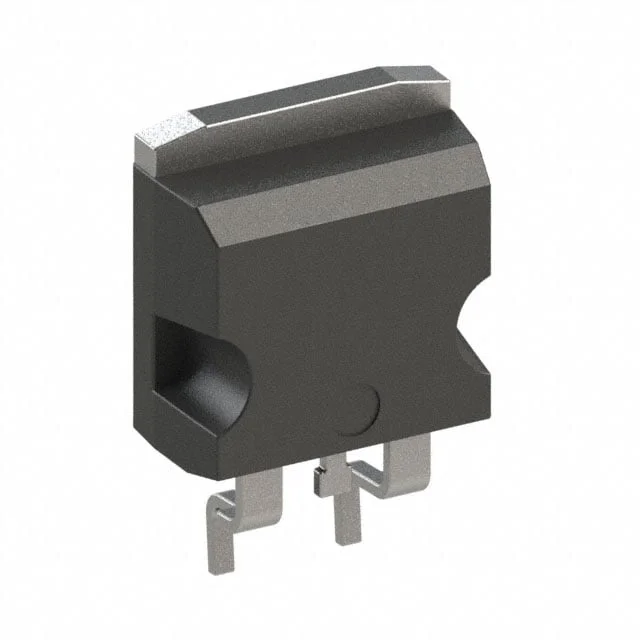

STPSC12065G2Y-TR
AUTOMOTIVE-GRADE SILICON CARBIDE
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPSC12065G2Y
STPSC12065G2Y-TR Hakkında
STPSC12065G2Y-TR, STMicroelectronics tarafından üretilen automotive-grade Silicon Carbide Schottky diyottur. 650V DC reverse voltage ve 12A ortalama doğrultulmuş akım kapasitesine sahiptir. Sıfır reverse recovery time (trr) ile hızlı anahtarlama işlemleri gerçekleştirebilir. TO-263-3 (D²Pak) yüzey montaj paketinde sunulan bu bileşen, güç kaynakları, motor kontrol uygulamaları, otomotiv sistemleri ve endüstriyel anahtarlama devrelerinde kullanılır. -40°C ile 175°C arasındaki geniş çalışma sıcaklık aralığı ile otomotiv ortamında güvenilir performans sağlar. 1.45V maksimum forward voltage ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 750pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 150 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | D2PAK HV |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 12 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
