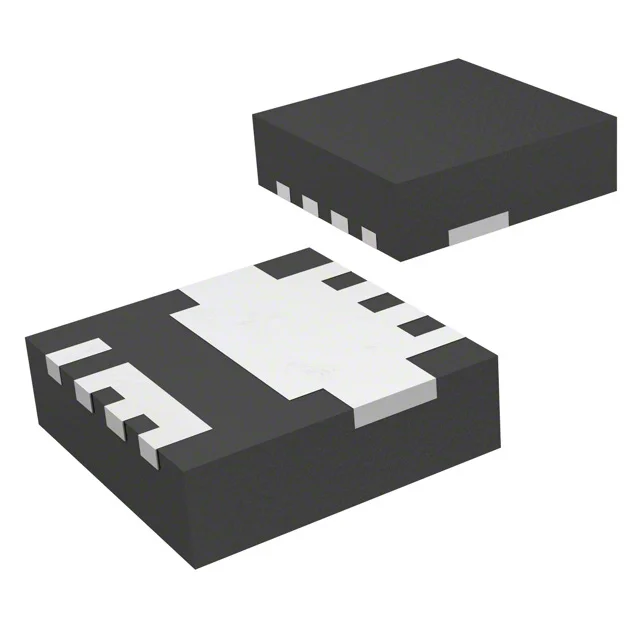

STPS8H100DEE-TR
DIODE SCHOTTKY 100V 8A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS8H100DEE
STPS8H100DEE-TR Hakkında
STPS8H100DEE-TR, STMicroelectronics tarafından üretilen 100V 8A kapasiteli Schottky doğrultucu diyottur. PowerFlat 3.3x3.3mm yüzey montajlı paketinde sunulan bu bileşen, 8A ortalama doğrultlanmış akım ve 820mV ileri geriliminde çalışır. 175°C maksimum junction sıcaklığında, 500ns'den daha hızlı geri iyileşme zamanı sağlayan bu hızlı Schottky diyot, güç kaynakları, DC-DC dönüştürücüler, invertörler ve enerji yönetimi uygulamalarında kullanılır. 100V ters gerilim dayanımı ve 4.5µA ters kaçak akımı ile güvenilir doğrultma performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 4.5 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerFlat™ (3.3x3.3) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 820 mV @ 8 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
