Diyotlar - Doğrultucular - Tekil

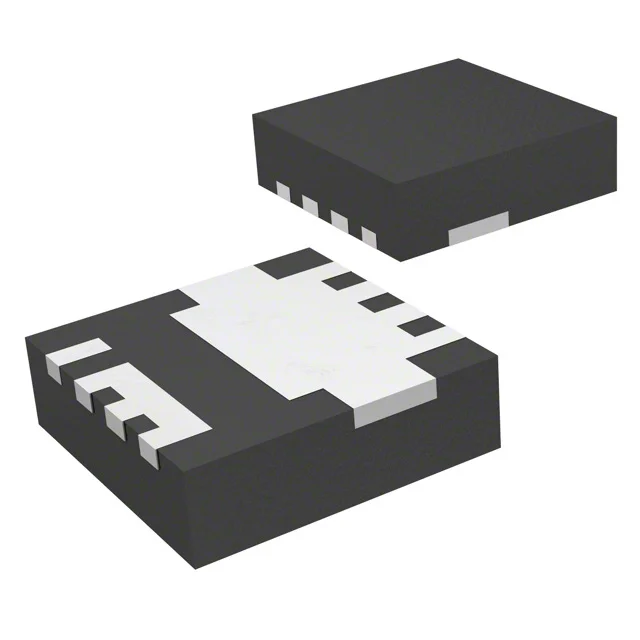

STPS8170DEE-TR
DIODE SCHOTTKY 170V 8A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS8170DEE
STPS8170DEE-TR Hakkında
STPS8170DEE-TR, STMicroelectronics tarafından üretilen 170V 8A kapasiteli Schottky doğrultma diyotudur. PowerFlat (3.3x3.3) yüzey montaj paketinde sunulan bu bileşen, 900 mV maksimum forward voltage değerine sahip olup 8A akımda çalışır. Fast recovery karakteristiği (≤500ns) ile yüksek frekanslı anahtarlama uygulamalarında kullanılır. Maksimum 175°C bağlantı sıcaklığına dayanıklıdır. Ters kaçak akımı 170V'de 15µA ile sınırlıdır. Güç kaynakları, invertörler, motor kontrol devreleri ve düşük düşüm gerilim doğrultucular gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 15 µA @ 170 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerFlat™ (3.3x3.3) |
| Voltage - DC Reverse (Vr) (Max) | 170 V |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 8 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
