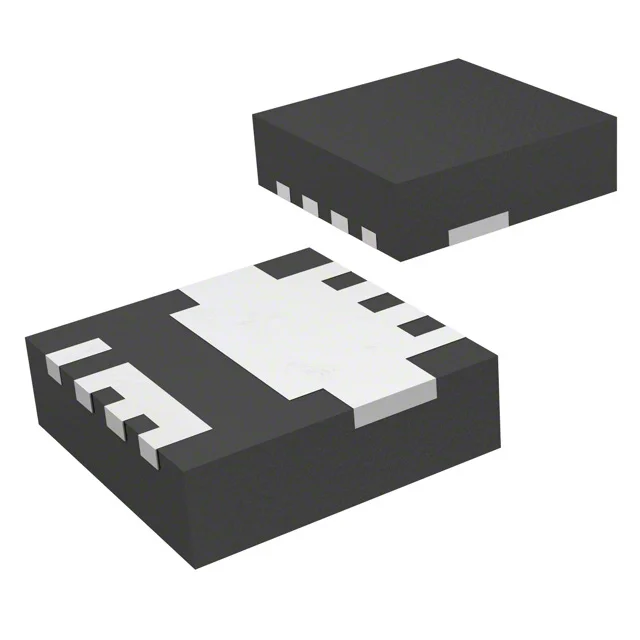

STPS6M100DEE-TR
DIODE SCHOTTKY 100V 6A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS6M100DEE
STPS6M100DEE-TR Hakkında
STPS6M100DEE-TR, STMicroelectronics tarafından üretilen 100V/6A kapasiteli Schottky diyottur. PowerFlat (3.3x3.3) SMD paketinde sunulan bu bileşen, yüksek hızlı doğrultma uygulamalarında kullanılır. Fast Recovery özelliği sayesinde 500ns altında anahtarlama yapabilir. 780mV maksimum ön gerilim ve 30µA ters sızıntı akımı ile güç kaynakları, invertörler, DC-DC konvertörler ve UPS sistemlerinde yaygın olarak uygulanır. 150°C maksimum işletme sıcaklığında stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 6A |
| Current - Reverse Leakage @ Vr | 30 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerFlat™ (3.3x3.3) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 780 mV @ 6 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
