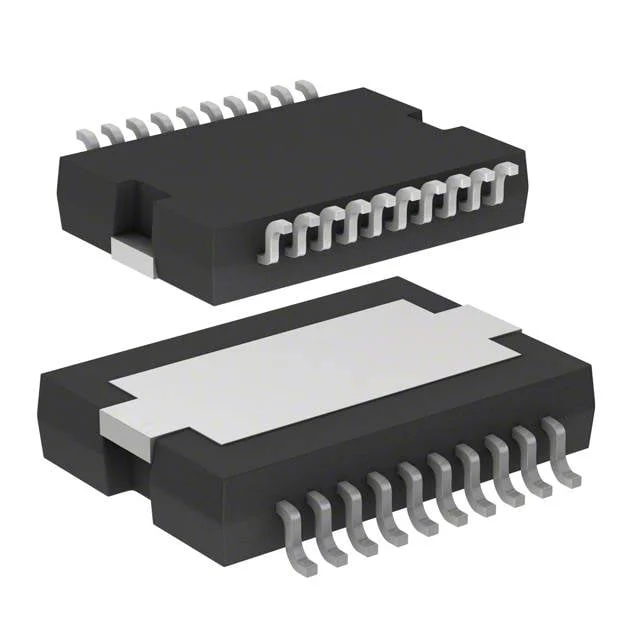

STPS60L30CKY-TR
DIODE ARRAY SCHOTTKY 30V POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-20
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPS60L30CKY
STPS60L30CKY-TR Hakkında
STPS60L30CKY-TR, STMicroelectronics tarafından üretilen bir Schottky diyot dizi komponentdir. 1 Pair Common Cathode konfigürasyonunda tasarlanmış olan bu bileşen, maksimum 30V ters gerilim değerine kadar çalışır. Diod başına 30A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılır. 490mV maksimum ileri gerilim düşüşü (30A'de) ile verimli güç dönüşümü sağlar. Fast Recovery özelliği (≤500ns, >200mA) ile anahtarlama hızlı uygulamalarda tercih edilir. -40°C ile 150°C arasında çalışan sıcaklık aralığı endüstriyel ortamlar için uygundur. PowerSO-20 Surface Mount paketlemesi ile kompakt tasarımlara uyum sağlar. Güç kaynakları, AC-DC dönüştürücüler ve RF uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 2 mA @ 30 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerSO-20 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
