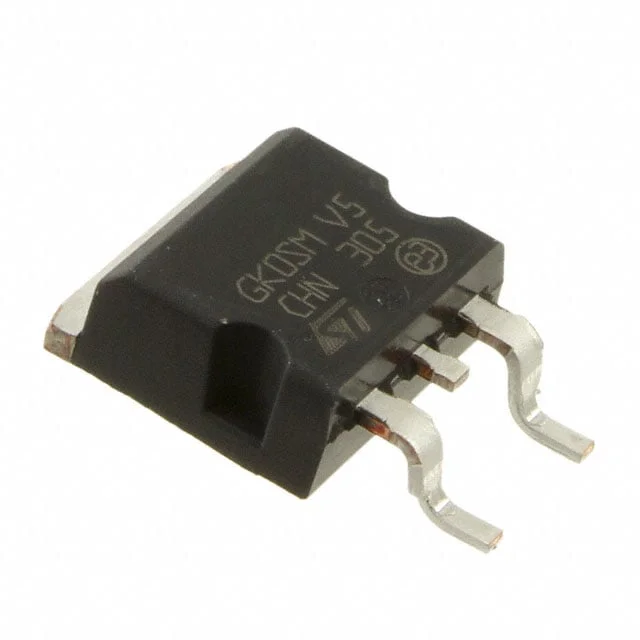

STPS40170CGY-TR
DIODE ARRAY SCHOTTKY 170V D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPS40170CGY
STPS40170CGY-TR Hakkında
STPS40170CGY-TR, STMicroelectronics tarafından üretilen yüksek akım Schottky diyot dizisidir. TO-263 (D²Pak) paketinde sunulan bu komponent, 170V ters gerilim kapasitesi ve 20A ortalama doğrultulmuş akım ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. Common cathode konfigürasyonundaki diyot çifti, düşük forward voltaj düşüşü (920mV @ 20A) ve hızlı recovery süresi (≤500ns) sayesinde yüksek verimli AC/DC dönüştürücülerde, switched mode power supplies (SMPS), enerji yönetimi devreleri ve endüstriyel uygulamalarda tercih edilir. -40°C ile 175°C arasında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 30 µA @ 170 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D²PAK |
| Voltage - DC Reverse (Vr) (Max) | 170 V |
| Voltage - Forward (Vf) (Max) @ If | 920 mV @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
