STPS3H100UF

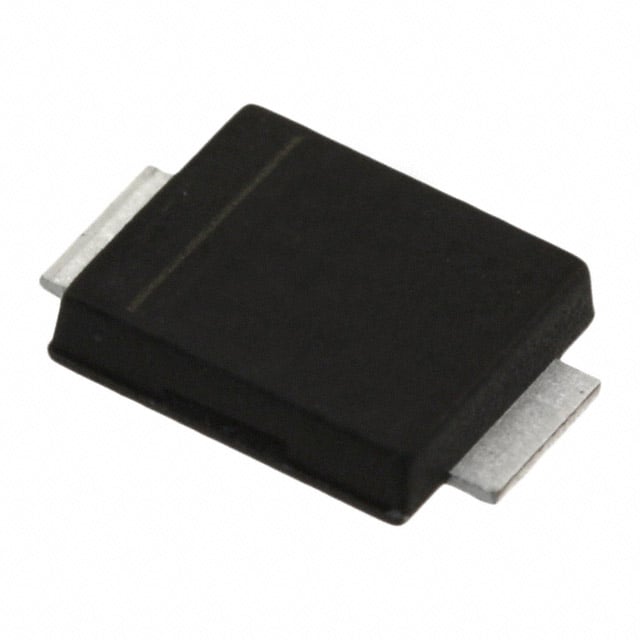

DIODE SCHOTTKY 100V 3A SMBFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS3H100UF
STPS3H100UF Hakkında
STPS3H100UF, STMicroelectronics tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 100V ters gerilim dayanımı ve 3A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, şarj devreleriniz ve DC/DC dönüştürücülerde kullanılır. DO-221AA (SMB Flat) yüzey montaj paketinde sunulan bu bileşen, 500ns'nin altında hızlı geri kazanım zamanına ve düşük ileri gerilim düşüşüne (840mV @ 3A) sahiptir. 175°C maksimum bağlantı sıcaklığında çalışabilen STPS3H100UF, ters kaçak akımı 100V'ta 1µA ile sınırlandırılmıştır ve aktif ürün statüsüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBflat |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
