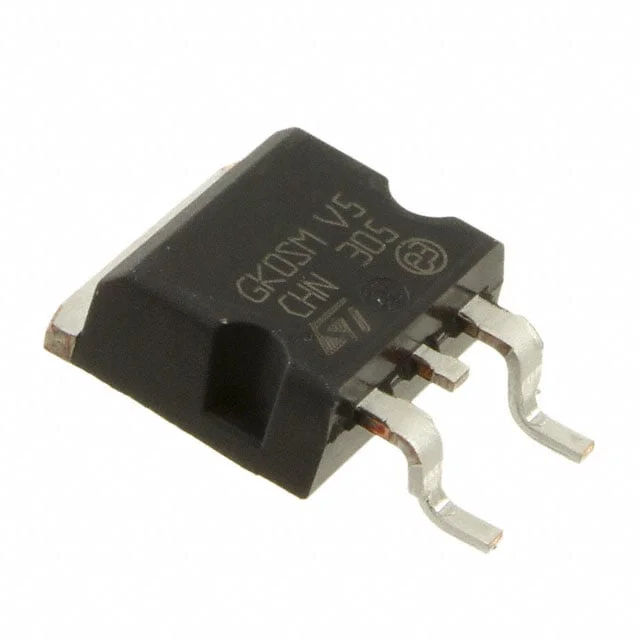

STPS30M60CG-TR
DIODE ARRAY SCHOTTKY 60V D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPS30M60CG
STPS30M60CG-TR Hakkında
STPS30M60CG-TR, STMicroelectronics tarafından üretilen Schottky diyot dizi bileşenidir. Common cathode konfigürasyonunda 1 çift diyot içeren bu komponent, 60V maksimum reverse voltajda çalışabilir. Ortalama doğrultulmuş akımı diode başına 15A olan bu diyot, 590mV forward voltajında (15A'de) çalışır. D²Pak (TO-263-3) yüzey montaj paketi ile tasarlanmış olup, 150°C maksimum junction sıcaklığında güvenli işletim sağlar. Fast recovery karakteristiğine sahip (≤500ns) bu bileşen, AC/DC güç kaynakları, invertörler, solenoid sürücüleri ve yüksek frekanslı doğrultma uygulamalarında kullanılır. 80µA @ 60V reverse leakage akımı düşük enerji kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 80 µA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D²PAK |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 590 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
