Diyotlar - Doğrultucular - Diziler

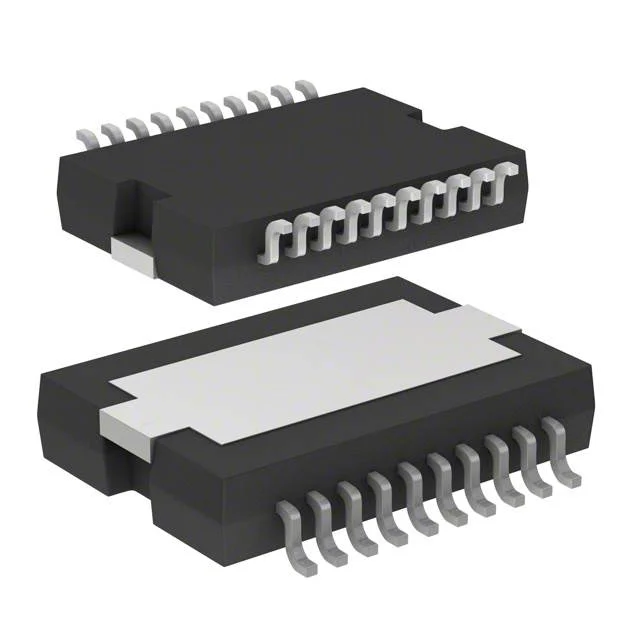

STPS30H60CKY-TR
DIODE ARRAY SCHOTTKY 60V POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-20
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPS30H60CKY
STPS30H60CKY-TR Hakkında
STPS30H60CKY-TR, STMicroelectronics tarafından üretilen yüksek akım Schottky diyot dizisidir. PowerSO-20 paketinde sunulan bu bileşen, 1 pair common cathode konfigürasyonuna sahiptir. 15A ortalama doğrultulmuş akım kapasitesi ve 60V maksimum reverse voltaj ile tasarlanmıştır. 580mV forward voltaj düşüşü 15A akımda gerçekleşir. Fast recovery karakteristiği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C) ile endüstriyel ve otomotiv uygulamalarında kullanılmaya uygundur. Düşük reverse leakage akımı (150µA @ 60V) ile enerji verimliliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 150 µA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerSO-20 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
