Diyotlar - Doğrultucular - Tekil
STPS2L40AF

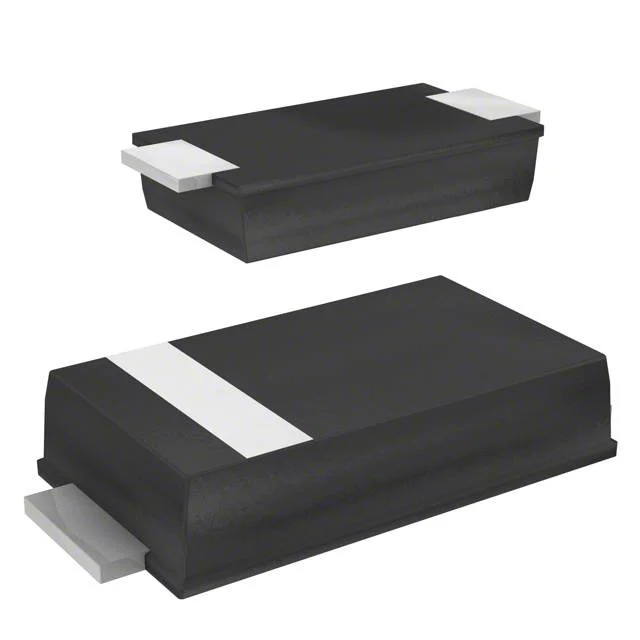

DIODE SCHOTTKY 40V 2A SMAFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS2L40AF
STPS2L40AF Hakkında
STPS2L40AF, STMicroelectronics tarafından üretilen 40V/2A Schottky doğrultma diyotudur. DO-221AC (SMAflat) yüzey montajlı paket ile sunulan bu komponentin maksimum ileri gerilim düşüşü 2A akımda 430mV olup, Fast Recovery karakteristiği (≤500ns) ile hızlı anahtarlamaya elverişlidir. 40V ters gerilimde maksimum 220µA sızıntı akımı ile çalışan diyot, güç kaynakları, DC/DC dönüştürücüler, LED sürücüleri ve ürün doğrultma uygulamalarında yaygın olarak kullanılmaktadır. 150°C maksimum junction sıcaklığı ile düşük ısıl direnci sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 220 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMAflat |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 430 mV @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
