Diyotlar - Doğrultucular - Tekil

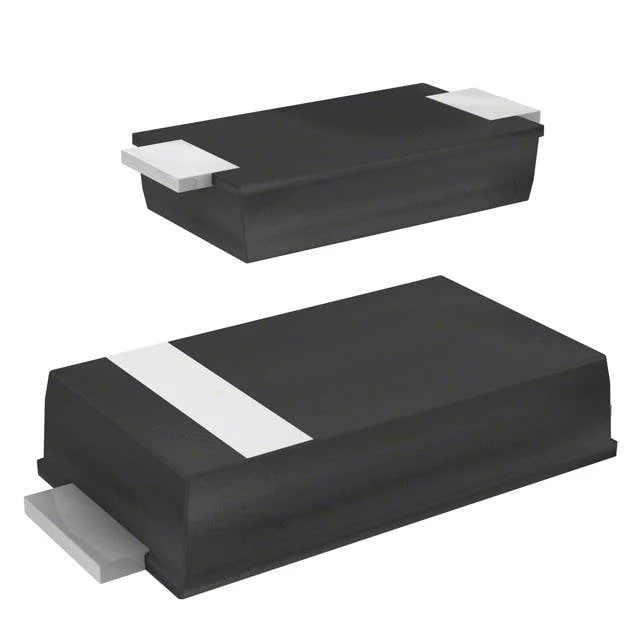

STPS2H100AF
DIODE SCHOTTKY 100V 2A SMAFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS2H100AF
STPS2H100AF Hakkında
STPS2H100AF, STMicroelectronics tarafından üretilen 100V 2A kapasiteli Schottky doğrultma diyotudur. Surface mount teknolojisi ile DO-221AC (SMAflat) paketinde tasarlanmış olup, düşük forward voltaj düşüşü (790 mV @ 2A) ve hızlı recovery zamanı (≤500ns) özellikleriyle güç kaynakları, DC/DC dönüştürücüler, anahtarlamalı güç uygulamaları ve yüksek frekanslı doğrultma devrelerinde kullanılır. -65°C ile 175°C arasında çalışma sıcaklığına sahip olup, düşük ters kaçak akımı (1µA @ 100V) sayesinde verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMAflat |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 790 mV @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
