Diyotlar - Doğrultucular - Tekil

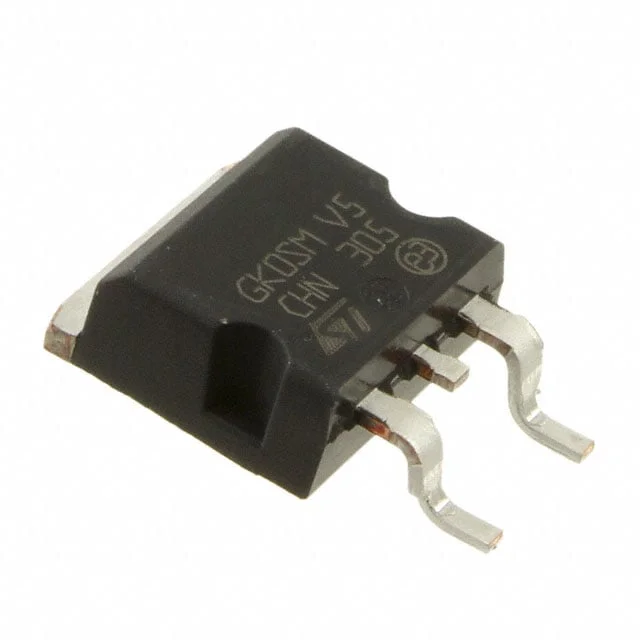

STPS20SM100SG-TR
DIODE SCHOTTKY 100V 20A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS20SM100SG
STPS20SM100SG-TR Hakkında
STPS20SM100SG-TR, STMicroelectronics tarafından üretilen 100V 20A kapasiteli Schottky doğrultucu diyottur. D2PAK (TO-263-3) yüzey montaj paketinde sunulan bu bileşen, 900 mV'luk düşük ileri gerilim düşüşü ve 30 µA'lik geri sızıntı akımı özellikleriyle karakterizedir. 500ns'den daha kısa recovery süresi ve 150°C maksimum junction sıcaklığı desteği sayesinde, anahtarlama güç kaynakları, AC-DC dönüştürücüler ve RF uygulamalarında kullanılır. Düşük ileri gerilim düşüşü, ısıl yönetim gereksinimlerini azaltarak verimliliği artırır. Bileşen üretimi durdurulmuş (Obsolete) olup, yeni tasarımlarda modern alternatiflerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 30 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D²PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
