Diyotlar - Doğrultucular - Diziler

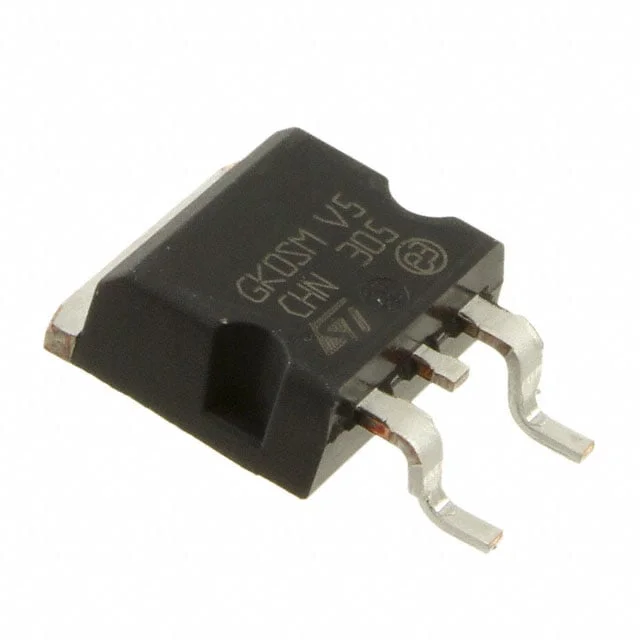

STPS15M80CG-TR
DIODE ARRAY SCHOTTKY 80V D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- STPS15M80CG
STPS15M80CG-TR Hakkında
STPS15M80CG-TR, STMicroelectronics tarafından üretilen Schottky diyot dizisidir. Common cathode konfigürasyonunda iki diyot içeren bu bileşen, yüksek hızlı doğrultma uygulamalarında kullanılır. 80V ters gerilim ve 7.5A ortalama doğrultulanmış akım kapasitesine sahiptir. 725mV forward voltaj değeri ile düşük enerji kaybı sağlar. D2PAK yüzey montajlı paket içerisinde gelen STPS15M80CG-TR, güç kaynakları, AC-DC konvertörleri, anahtarlama devreleri ve doğrultma uygulamalarında yaygın olarak tercih edilmektedir. -40°C ile +175°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 7.5A |
| Current - Reverse Leakage @ Vr | 25 µA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D²PAK |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 725 mV @ 7.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
