Diyotlar - Doğrultucular - Tekil

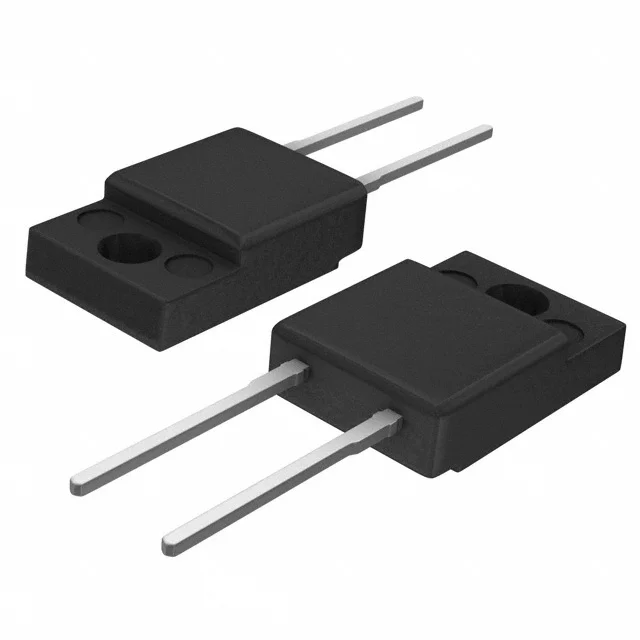

STPS1545FP
DIODE SCHOTTKY 45V 15A TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STPS1545
STPS1545FP Hakkında
STPS1545FP, STMicroelectronics tarafından üretilen 45V 15A kapasiteli Schottky doğrultucu diyottur. TO-220-2 paketinde sunulan bu komponent, 840 mV forward voltaj düşüşü ile düşük güç kaybı sağlar. Maksimum 175°C junction sıcaklığına kadar çalışabilen diyot, hızlı recovery özellikleri (≤500ns) sayesinde anahtarlama devrelerinde ve güç kaynağı uygulamalarında tercih edilir. 200 µA ters kaçak akımı, katı bir diyod performansı gösterir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur ve yüksek akım doğrultma işlemleri için endüstriyel ve tüketici elektronikleri uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 200 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-220-2 Full Pack |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220FPAC |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
