Transistörler - FET, MOSFET - Diziler

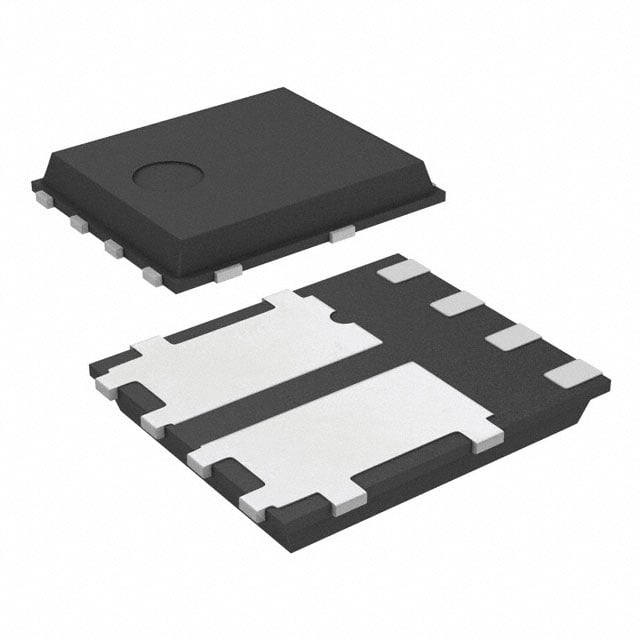

STL8DN6LF3
MOSFET 2N-CH 60V 20A 5X6
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL8DN6LF3
STL8DN6LF3 Hakkında
STL8DN6LF3, STMicroelectronics tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 60V drain-source gerilimi ve 20A sürekli dren akımı özellikleriyle güç anahtarlama ve motor kontrol uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük kontrol gerilimi gerektiren devrelerde doğrudan entegre edilebilir. 30mΩ üzerindeki düşük açık kanal direnci (RDS-on) ile enerji kaybı minimize edilir. PowerVDFN 8 pin pakette sunulan komponent, -55°C ile 175°C arasında çalışabilir ve endüstriyel kontrol sistemleri, anahtarlama güç kaynakları ve motor sürücüleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 668pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 65W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 4A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
